要下载的文件包含一个参数化的块模型(文件类型*.rfs或*.rf6)。 更多关于参数化模型和块的信息,请看视频教程- SVT 010 | 创建和导入块,请看下面的链接。
该模型由德儒巴软件公司的技术团队创建。

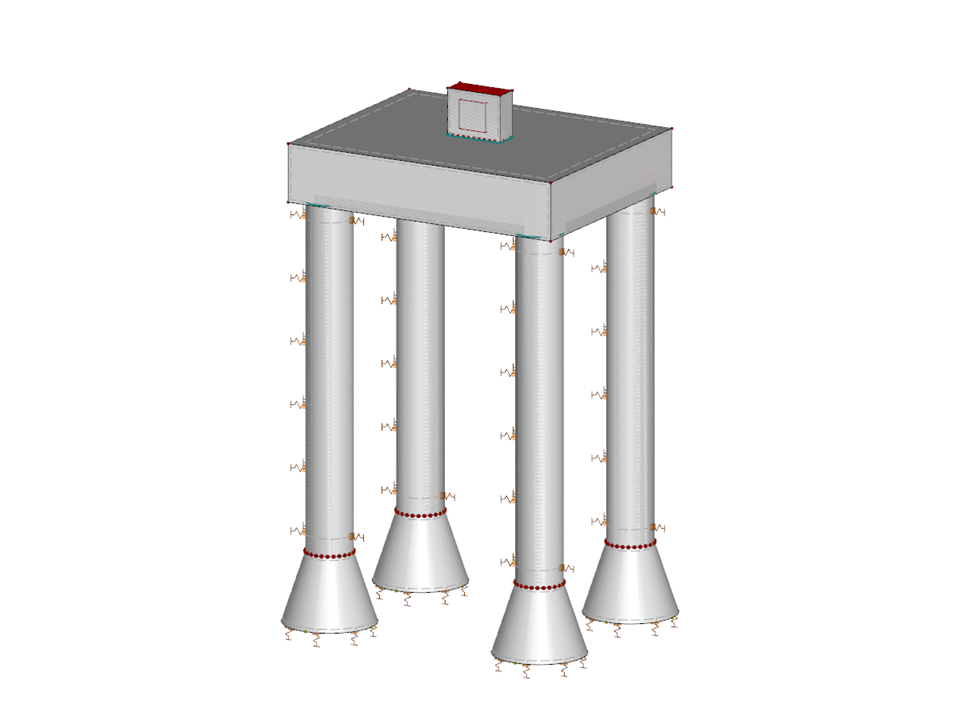

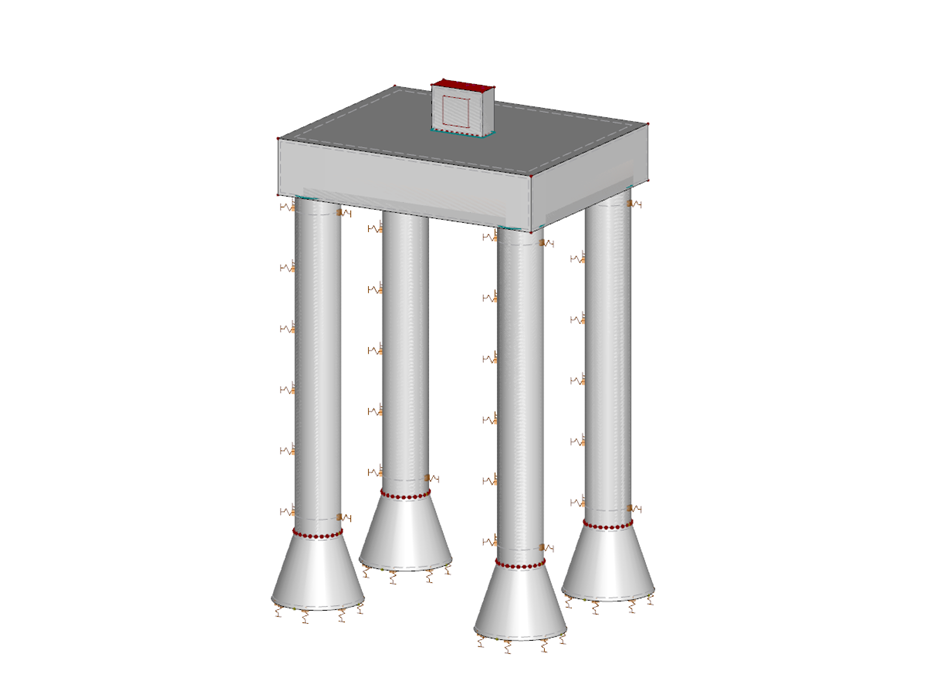

四桩桩头
块参数可动态编辑 | |
节点数目: | 48 |
线的数目 | 61 |
杆件数目: | 9 |
面的数目: | 36 |
实体数目 | 10 |
荷载工况数目 | 0 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 87,684 t |
翘曲区域尺寸 | 5.600 x 9.000 x 4.600 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
在 RFEM 的设计模块{%https://www.dlubal.com/zh/products/add-ons-for-rfem-6-and-rstab-9/design/reinforced-concrete-design/concrete-design-members-and- 混凝土设计]]可以根据简化表格法(EN 1992-1-2,章节 5.4.2 以及表 5.8 和 5.9)对墙和天花板进行抗火验算部分为钢筋混凝土结构,
在“混凝土设计”模块中,您可以定义竖直抗冲切配筋。 在进行冲切设计时需要考虑这一点。
您有单柱截面或带角度的墙需要进行冲切验算吗?
没问题。 在 RFEM 6 中,您不仅可以对矩形和圆形截面,还可以对任何截面形状进行冲切设计。
在{%@https://www.dlubal.com/zh/products/add-ons-for-rfem-6-and-rstab-9/design/reinforced-concrete-design/concrete-design- members-and-surfaces通过模块]]可以根据欧洲规范 EN 1992-1-2 对柱(章节 5.3.2)和梁(章节 5.6)进行简化的抗火设计。
在简化的抗火验算时可以使用以下设计验算:
- 列: 根据表 5.2a 以及计算火灾时间公式 5.7 的矩形和圆形截面的最小截面尺寸
- 梁: 最小尺寸和间距按照表 5.5 和 5.6
确定抗火验算的内力有两种方法。
- 1 在这种情况下,偶然设计状况的内力直接包括在设计中。
- 2 常温时的内力乘以系数 Eta,fi (ηfi) 后进行折减,然后用于抗火验算。
此外,可以根据公式 4对轴距进行修正。 5.5.
