Моделирование многослойных поверхностей, таких как ламинированные поверхности или поперечно-клеёная древесина (CLT)
Многослойные поверхности | Характеристики аддона
- Гибкое моделирование различной структуры слоёв
- Высокая эффективность благодаря минимальному количеству входных данных
- Широкие возможности настройки данных для расчёта
- Создание местной обобщенной матрицы жесткости поверхности в программе RFEM на основе выбранной модели материала и содержащихся слоев

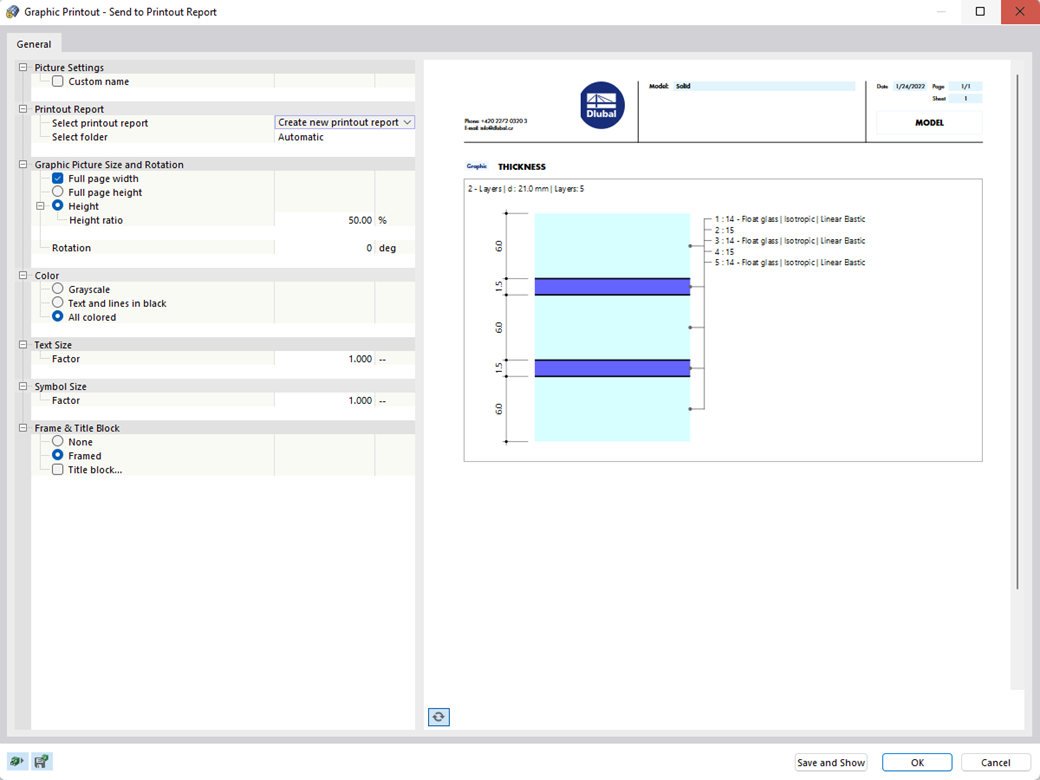

- Графическое отображение ориентации отдельных слоев

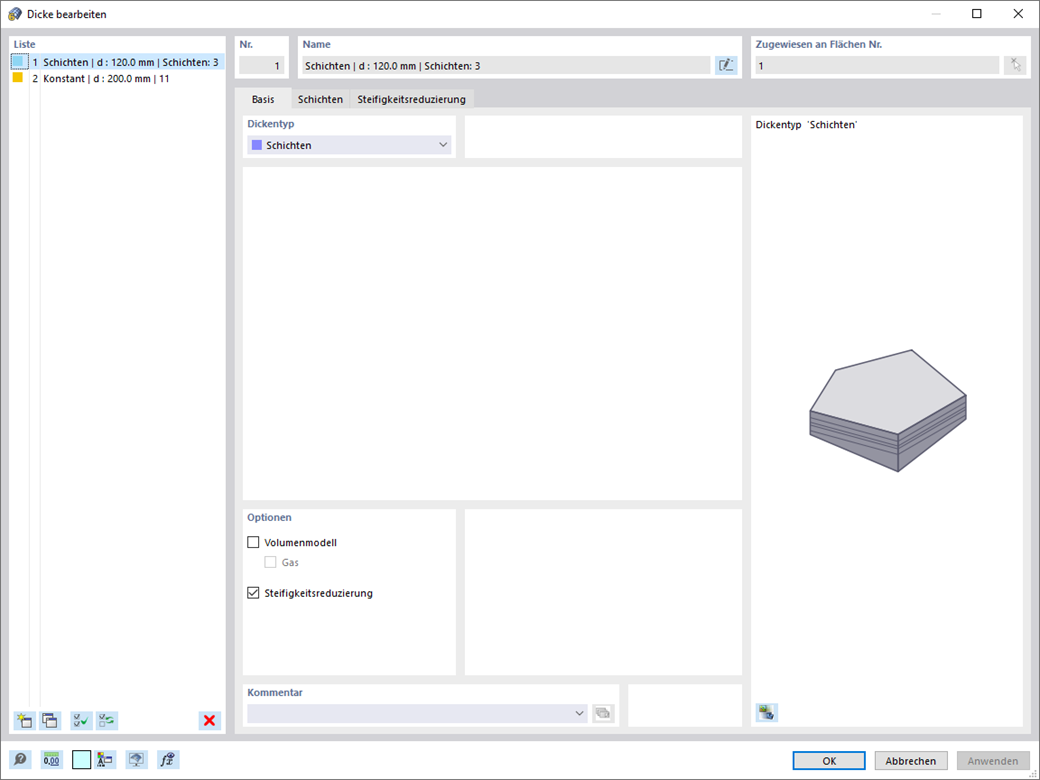

Многослойные поверхности | Порядок действий
Пожалуйста, обратите внимание, что все данные, указанные в аддоне Multilayer Surfaces относительно материалов, сочетаний нагрузок и расчётных сочетаний, должны соответствовать расчётной концепции норматива. Материалы с требуемыми свойствами уже включены в библиотеку материалов. RFEM позволяет автоматически создавать сочетания нагрузок и расчетные сочетания в соответствии с нормативом. При желании можно создать данные сочетания вручную.
Вы можете изменять структуру слоев, образующих основу для вычисления жесткости. Кроме того, можно настроить параметры, заданные выбранной моделью материала, в соответствии с вашими индивидуальными потребностями. Таким образом, при создании жёсткости вам предоставляется совершенно свободный выбор.
Выбранный материал также определяет предельные напряжения каждого слоя. Однако, эти значения можно также настроить под свои нужды. В этом случае композиция слоев присваивается любой поверхности в качестве типа толщины.
Многослойные поверхности | Результаты

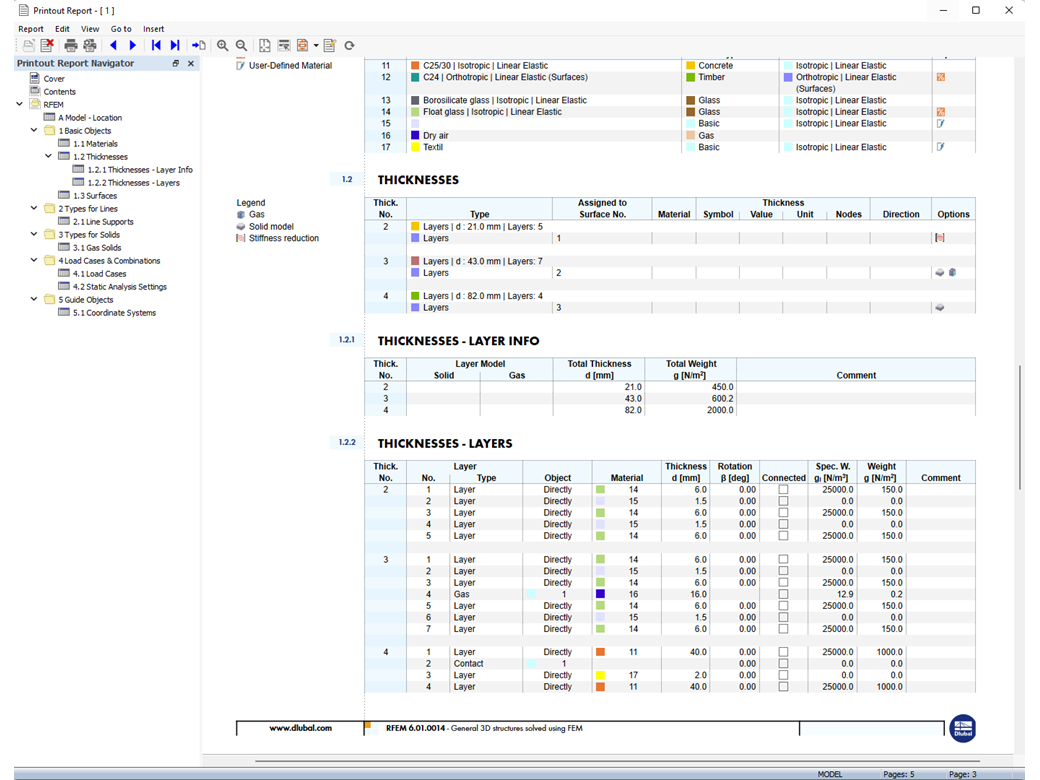

Протокол результатов содержит все использованные формулы и название нормы, по которой производился расчёт жёсткости, так что вы можете точно следить за ходом расчётных проверок.
В этом случае все исходные данные и результаты являются частью протокола результатов RFEM. Содержание протокола и степень подробности результатов могут быть выбраны индивидуально для отдельных расчетных проверок. В конце концов, вы получите именно то, что хотели.
Интернет -магазин
Сформируйте свой индивидуальный пакет программ и узнайте все цены онлайн!
Рассчитать стоимость
Цена действительна для Соединенные Штаты. Цены действительны для использования программного обеспечения только в стране Соединенные Штаты. Вы можете уточнить цены после входа в систему. Войдите в свою учётную запись Dlubal Software, чтобы создать обновлённое коммерческое предложение.
В базе данных многослойных конструкций доступны следующие производители поперечно-клеёной древесины:
- Binderholz (США)
- KLH (США, Канада)
- Calle buck (США, Канада)
- Nordic Structures (США, Канада)
- Массивная древесина Mercer
- SmartLam
- Sterling Structural
- Конструкции перечислены в Lignatec Edition 32 «Поперечно-клеёная древесина швейцарского производства».
При импорте конструкции из базы данных многослойных конструкций все соответствующие параметры переносятся автоматически. База данных постоянно расширяется.
В RFEM реализована база данных поверхностей из поперечно-клеёной древесины, из которой можно импортировать многослойные конструкции от производителей (например, Binderholz, KLH, Piveeaubois, Södra, Züblin Timber, Schilliger, Stora Enso). Кроме толщины слоёв и материалов, также передаётся информация о снижении жёсткости и склеивании узких сторон.

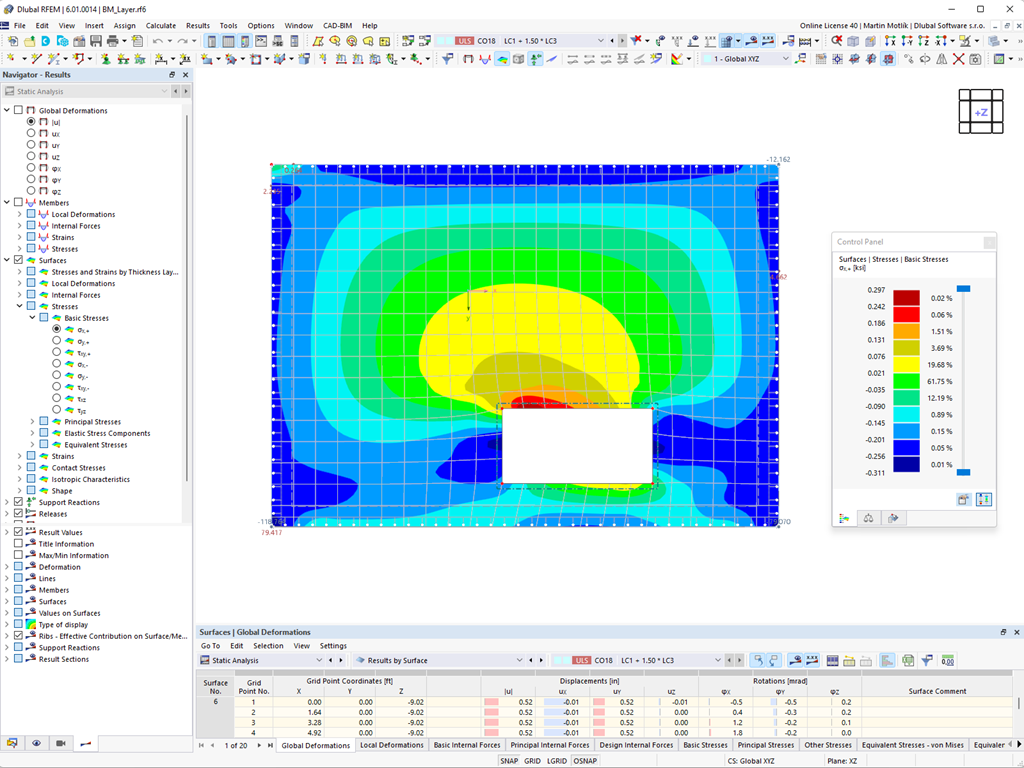

Пояснительное видеоРезультаты напряжений и деформаций по поверхностям могут быть выведены в таблице результатов поверхностей в соответствии с толщиной слоя.
