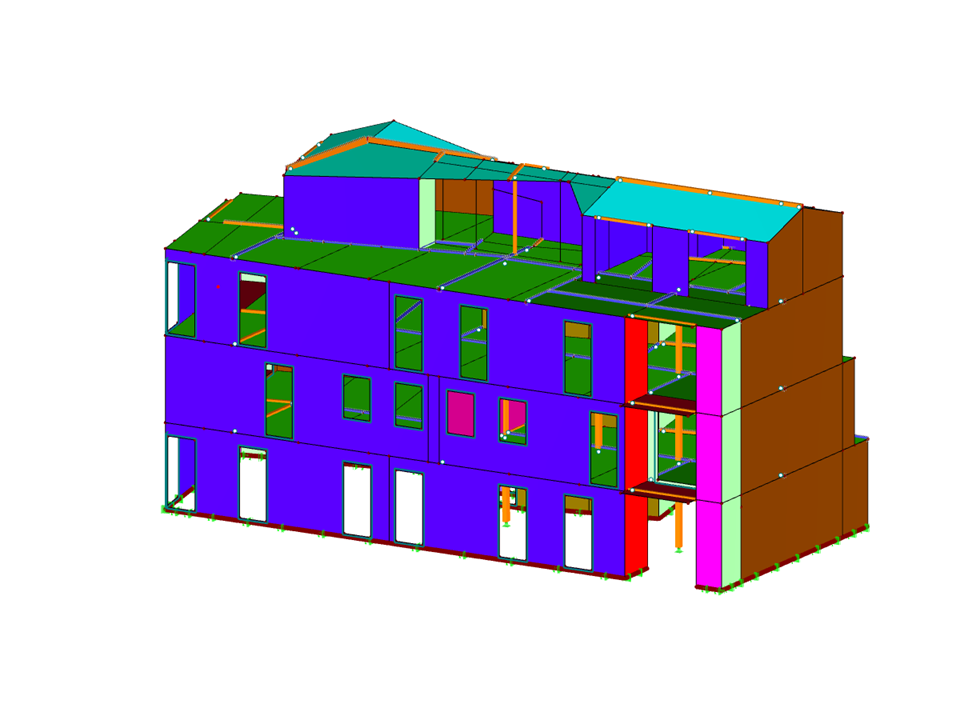

Budynek z drewna klejonego krzyżowo (CLT)
| Liczba węzłów | 545 |
| Liczba linii | 839 |
| Liczba prętów | 161 |
| Liczba powierzchni | 133 |
| Ilość przypadków obciążenia | 14 |
| Liczba kombinacji wyników | 430 |
| Ciężar całkowity | 106,752 t |
| Wymiary (metryczne) | 22,930 x 11,382 x 12,078 m |
| Wymiary (imperialne) | 75.23 x 37.34 x 39.63 feet |
| Wersja programu | 5.24.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Baza informacji
Ogólne informacje
W programie RFEM płyta OSB jest dostępna w USA i Kanadzie. Parametry materiału zaczerpnięto z „Instrukcji projektowania paneli”.
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia.
„Płyta belkowa“ oferuje następujące korzyści:
- Możliwa jest okładzina jedno- i dwustronna
- Automatyczne obliczanie połączenia półsztywnego
- Blacha poszycia
- Okładzina zszywana
- Poszycie zdefiniowane przez użytkownika
- Przedstawienie w postaci całego geometrycznego obiektu 3D (rama, przewiązanie poprzeczne, słup, poszycie, zszywki) wraz z mimośrodem
- Uwzględnianie otworów za pomocą komórek powierzchni
- Wymiarowanie elementów konstrukcyjnych z wykorzystaniem rozszerzenia Projektowanie konstrukcji drewnianych
- Niezależnie od materiału (np. płyta gipsowo-kartonowa z profilami formowanymi na zimno i płyty gipsowo-włóknowe jako pokrycie)
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
