Questo modello è utilizzato nel webinar 'Data Exchange Between Rhino/Grasshopper e RFEM 6 ' il 10 maggio 2023 (arabo).

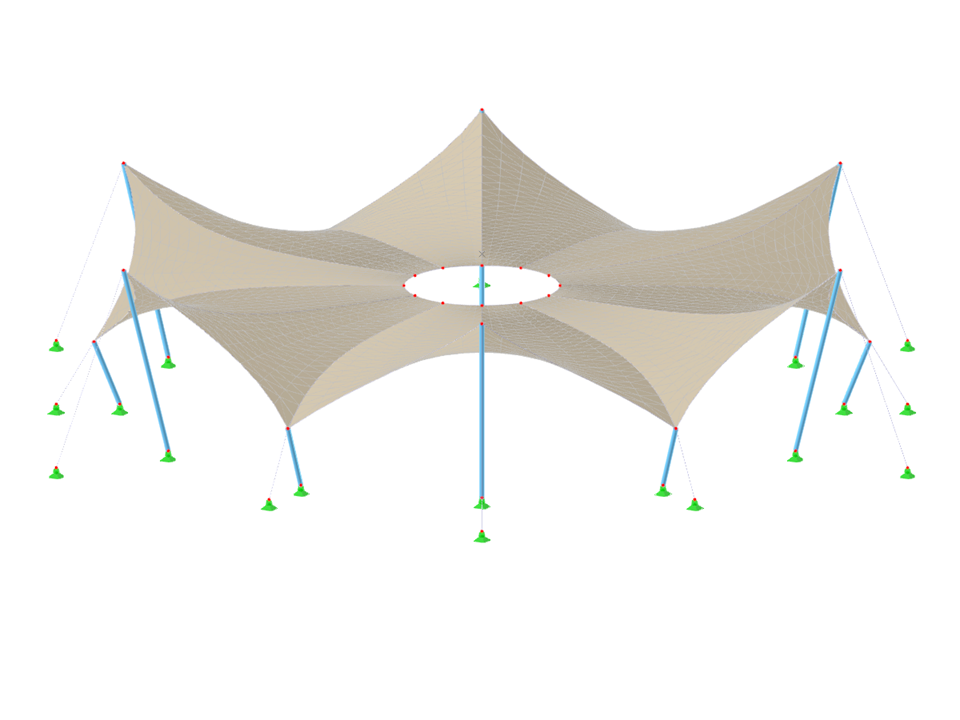

Copertura a membrana
Numero di nodi | 48 |
Numero di linee | 60 |
Numero di aste | 60 |
Numero di superfici | 12 |
Numero di solidi | 0 |
Numero di casi di carico | 1 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 2,543 t |
Dimensioni (metriche) | 38.000 x 7.500 x 32.909 m |
Dimensioni (imperiali) | 124.67 x 24.61 x 107.97 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
