Paramétrage de la géométrie d'un poteau de portique en acier destiné à être utilisé comme support de canalisations.
Modèle réalisé par l'équipe technique de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site de Dlubal Latam.

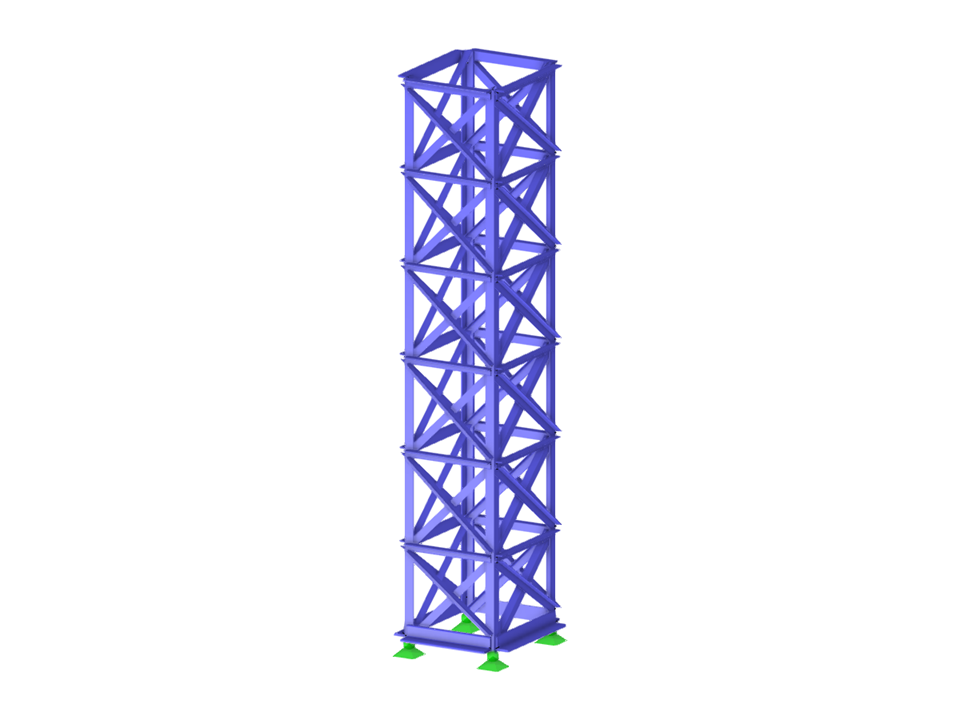

Poteau de portique
Des paramètres de bloc modifiables dynamiquement | |
Nombre de nœuds | 64 |
Nombre de lignes | 80 |
Nombre de barres | 80 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 1 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 1,840 t |
Dimensions (métrique) | 1,000 x 6,000 x 1,200 m |
Dimensions (impériales) | 3.28 x 19.69 x 3.94 feet |
