- Consideración y visualización de masas de plantas
- Listado de elementos estructurales y su información
- Creación automatizada de secciones de resultados en muros de cortante
- Salida de las resultantes de la sección en dirección global para determinar los esfuerzos cortantes
- Definición opcional del diafragma rígido por planta (modelado de plantas)
- Tipo de rigidez Losa de piso - Diafragma rígido
- Definición de conjuntos de pisos,
- por ejemplo, cálculo de losas como una posición 2D dentro del modelo 3D
- Muros de cortante: Definición automática de barras de resultados con cualquier sección
- Cálculo de secciones rectangulares utilizando el complemento '''Cálculo de hormigón
- Definition wandartiger Träger
- Bemessung mit dem Add-On Betonbemessung möglich
- Salida tabular de las acciones de la planta, el desplome entre plantas y los puntos centrales de la masa y la rigidez, así como las fuerzas en los muros de cortante
- Visualización de resultados por separado del cálculo del piso y de la rigidización

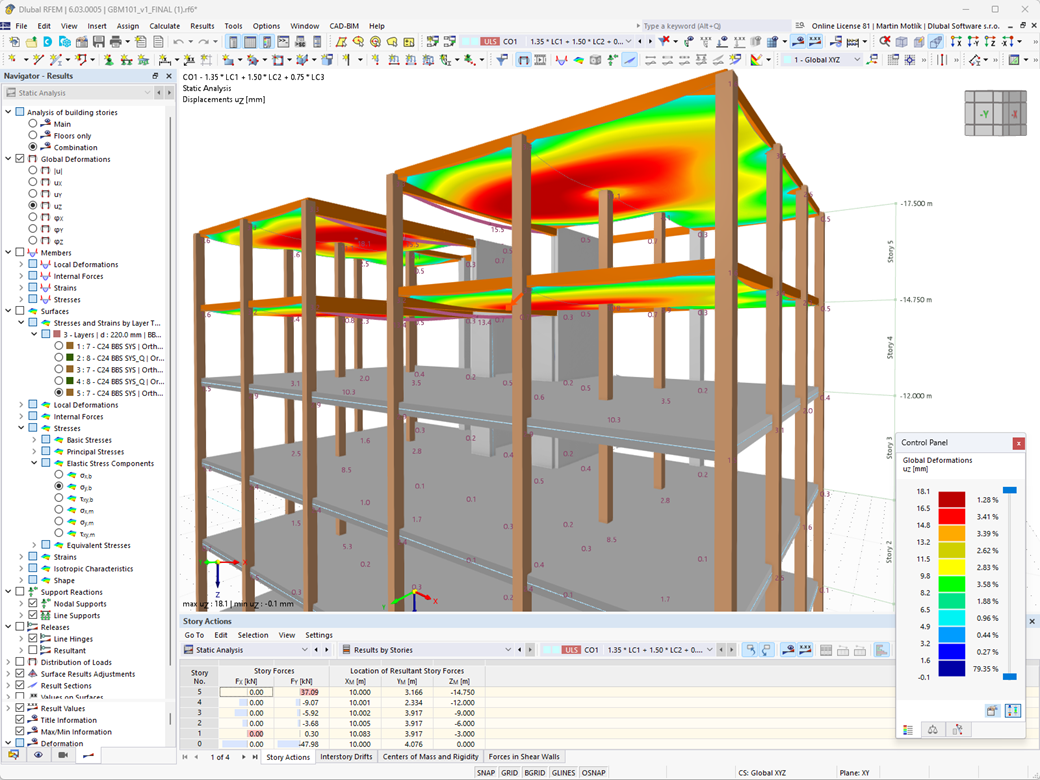

Modelo de edificio | Características
Al generar muros de cortante y vigas de gran canto, puede asignar no solo superficies y celdas, sino también barras.
En el cálculo de modelos de edificios, puede omitir aberturas con un área determinada. Esta función se puede activar en la configuración global de las plantas del edificio. Aparecerá un mensaje de advertencia que indica que se han omitido las aberturas.
El modelo de edificio se calcula en dos fases:
- Cálculo global en 3D del modelo general, en el que las losas se modelan como un plano rígido (diafragma) o como una placa de flexión
- Cálculo local en 2D de las plantas individuales
Después del cálculo, los resultados de los pilares y muros del cálculo en 3D y los resultados de las losas del cálculo en 2D se combinan en un solo modelo. Esto significa que no es necesario cambiar entre el modelo en 3D y los modelos en 2D individuales de las losas. El usuario sólo trabaja con un modelo, ahorra un tiempo valioso y evita posibles errores en el intercambio manual de datos entre el modelo en 3D y los modelos de pisos en 2D individuales.
Las superficies verticales en el modelo se pueden dividir en muros de cortante y vigas de apeo. El programa genera automáticamente barras de resultados internos a partir de estos objetos de muro, por lo que luego se pueden usar según la norma Cálculo de hormigón.
Los muros de cortante y las vigas de gran canto del modelo de edificio están disponibles como objetos independientes en los complementos de cálculo. De esta manera, es posible un filtrado más rápido de los objetos en los resultados, así como una mejor documentación en el informe.
