Um eine Push Over Berechnung durchführen zu können, ist es notwendig die ermittelte Kapazitätskurve in eine vereinfachte Form zu transformieren. Im Eurocode EN 1998, ist dazu die sogenannte N2 Methode beschrieben. Dieser Artikel soll dabei helfen, zu erläutern was eine Bilinearisierung nach der N2 Methode bedeutet.

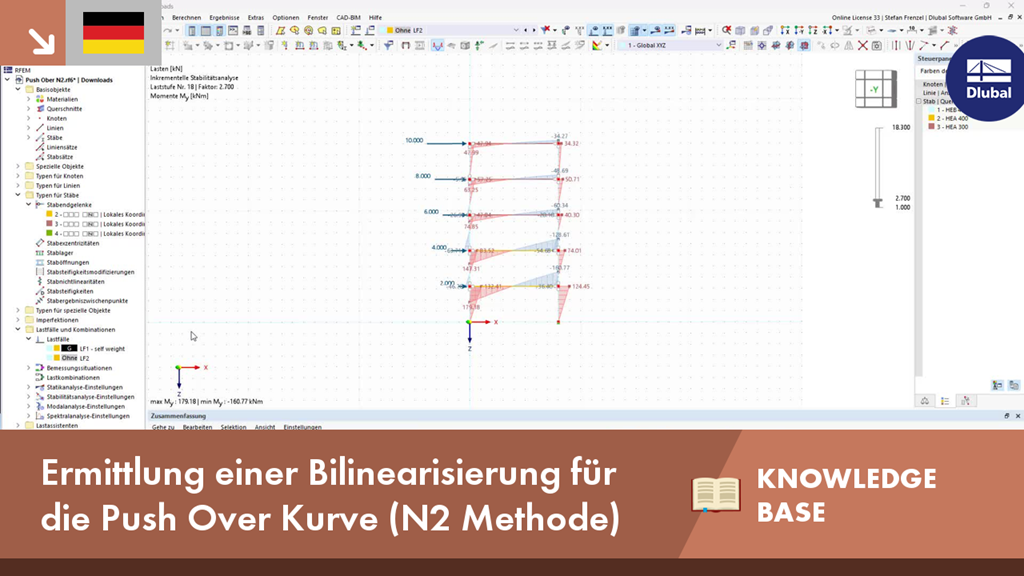

KB 001829 | Ermittlung einer Bilinearisierung für die Push Over Kurve (N2 Methode)
Auch kaltgeformte Stahlstäbe können nach AISI S100-16/CSA S136-16 in RFEM 6 bemessen werden. Die Bemessung erfolgt über die Auswahl von "AISC 360" oder "CSA S16" als Norm im Add-On Stahlbemessung. Anschließend wird für die Bemessung der kaltgeformten Profile automatisch "AISI S100" bzw. "CSA S136" ausgewählt.
RFEM verwendet die Direct Strength Method (DSM), um die elastische Knicklast des Stabes zu berechnen. Dieses Verfahren bietet zwei Arten von Lösungen, numerisch (Finite Strip Method) und analytisch (Spezifikation). Bei den Querschnitten können die FSM-Signaturkurve und die Knickfiguren eingesehen werden.
In DUENQ 8 kann der wirksame Querschnitt nach EN 1993-1-5, Abschnitt 4.5 längs ausgesteifter Blechfelder berechnet werden.
Dabei wird die kritische Beulspannung gemäß EN 1993-1-5, Anhang A.1 für Beulfelder mit mindestens drei Längssteifen bzw. gemäß EN 1993-1-5, Anhang A.2 für Beulfelder mit einer oder zwei Steifen in der Druckzone berechnet. Des Weiteren wird der Nachweis der Drillknicksicherheit der Steifen geführt.
Die Pushover-Analyse wird durch einen neu eingeführten Analysetyp in den Lastkombinationen verwaltet. Hier haben Sie Zugriff auf die Auswahl der horizontalen Lastverteilung und -richtung, die Auswahl einer konstanten Belastung, die Auswahl des gewünschten Antwortspektrums für die Ermittlung der Zielverschiebung und die auf die Pushover-Analyse zugeschnittenen Pushover-Analyse-Einstellungen.
In den Pushover-Analyse-Einstellungen können Sie die Schrittweite der ansteigenden horizontalen Belastung modifizieren und die Abbruchbedingung für die Analyse angeben. Zudem lässt sich die Genauigkeit für die iterative Bestimmung der Zielverschiebung mühelos von Ihnen anpassen.
- Berücksichtigung von nichtlinearem Bauteilverhalten durch plastische Normgelenke für Stahl (FEMA 356) und nichtlinearem Materialverhalten (Mauerwerk, Stahl – bilinear, benutzerdefinierte Arbeitskurven)
- Direkter Import von Massen aus Lastfällen oder -kombinationen für den Ansatz von konstanten vertikalen Lasten
- Benutzerdefinierte Vorgaben zur Berücksichtigung der horizontalen Lasten möglich (auf Eigenform normiert oder gleichmäßig über die Höhe auf die Massen verteilt)
- Ermittlung der Kapazitätskurve mit wählbarem Grenzkriterium der Berechnung (Einsturz oder Grenzverformung)
- Transformation der Kapazitätskurve in das Kapazitätsspektrum (ADRS-Format, Einmassenschwinger)
- Bilinearisierung des Kapazitätsspektrums gemäß EN 1998-1:2010 + A1:2013
- Transformation des angesetzten Antwortspektrums in das Bedarfsspektrum (ADRS-Format)
- Ermittlung der Zielverschiebung gemäß EC 8 (N2-Methode nach Fajfar 2000)
- Grafische Gegenüberstellung von Kapazitätsspektrum und Bedarfsspektrum
- Grafische Auswertung der Akzeptanzkriterien der vordefinierten plastischen Gelenke
- Ausgabe der in der iterativen Berechnung der Zielverschiebung angesetzten Werte
- Zugriff auf sämtliche Ergebnisse der statischen Analyse in den einzelnen Laststufen
