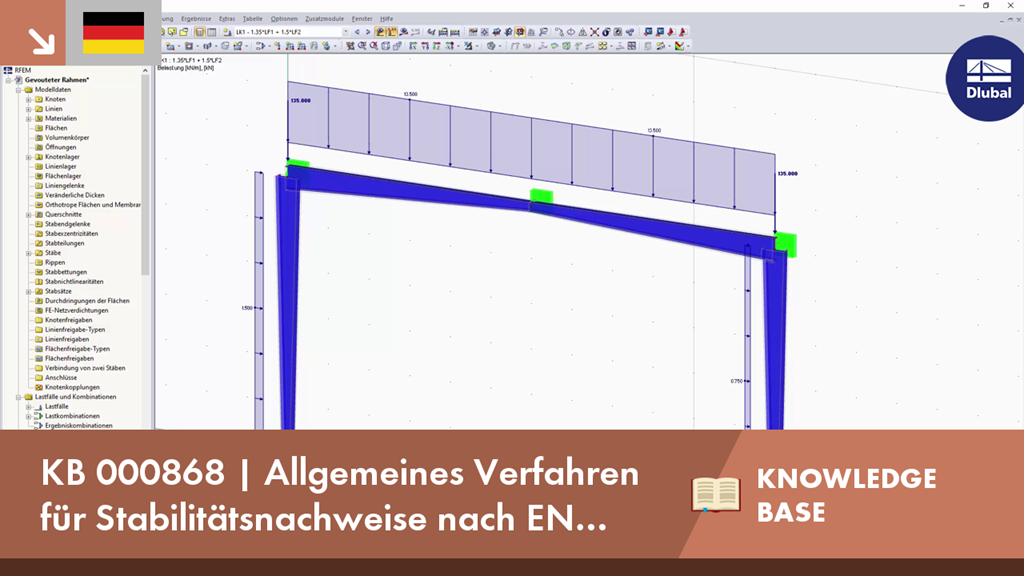

KB 000868 | Allgemeines Verfahren für Stabilitätsnachweise nach EN 1993-1-1 und Knicken in der...
Links
Haben Sie irgendwelche Fragen?
In der EN 1993-1-1 wurde mit dem Allgemeinen Verfahren ein Nachweisformat für Stabilitätsnachweise eingeführt, welches sich für ebene Systeme mit beliebigen Randbedingungen und veränderlicher Bauhöhe anwenden lässt. Die Nachweise können für eine Belastung in der Haupttragebene und gleichzeitiger Druckbeanspruchung geführt werden. Dabei werden die Stabilitätsfälle Biegedrillknicken und Biegeknicken aus der Haupttragebene heraus, also um die schwache Bauteilachse, nachgewiesen. Häufig stellt sich daher die Frage, wie in diesem Zusammenhang Biegeknicken in der Haupttragebene nachgewiesen werden kann.
Im Folgenden soll ein Einfeldträger, welcher auf Biegung und Druck beansprucht ist, mit Hilfe des Zusatzmoduls RF-/STAHL EC3 nach EN 1993-1-1 nachgewiesen werden. Da der Träger als gevouteter Querschnitt ausgeführt ist und es sich damit nicht um ein gleichförmiges Bauteil handelt, ist der Nachweis entweder nach dem Allgemeinen Verfahren nach Abs. 6.3.4 EN 1993-1-1 zu führen oder mittels Theorie II. Ordnung. Beide Möglichkeiten sollen untersucht und verglichen werden, wobei für die Berechnung nach Theorie II. Ordnung ein zusätzliches Nachweisformat mittels Teilschnittgrößenverfahren zur Verfügung steht. Daraus gliedert sich die Bemessung in drei Schritte:Nachweis nach Abs. 6.3.4 EN 1993-1-1 (Allgemeines Verfahren)Nachweis nach Theorie II. Ordnung, elastisch (Wölbkrafttorsionsanalyse)Nachweis nach Theorie II. Ordnung, plastisch (Wölbkrafttorsionsanalyse und Teilschnittgrößenverfahren)
Diese Struktur wurde in der Fachliteratur [1] "Kommentar zum Eurocode 3" als Beispiel IV.10 behandelt. Für die Stütze mit linear veränderlichem Querschnitt ist der Nachweis ausreichender Tragsicherheit (Querschnitts- und Stabilitätsnachweis) zu erbringen. Aufgrund des ungleichförmigen Bauteils muss der Nachweis der Stabilität (aus der Haupttragebene) mit dem Verfahren nach Abschnitt 6.3.4 oder alternativ nach Theorie II. Ordnung geführt werden.
Für den Stabilitätsnachweis von Stäben und Stabsätzen mit gleichförmigem Querschnitt kann das Ersatzstabverfahren nach EN 1993-1-1, 6.3.1 bis 6.3.3 genutzt werden. Sobald allerdings ein gevouteter Querschnitt vorhanden ist, so ist dieses Verfahren nicht mehr oder nur eingeschränkt anwendbar. Das Zusatzmodul RF-/STAHL EC3 kann derartige Fälle automatisch erkennen und auf das Allgemeine Verfahren umschalten.
