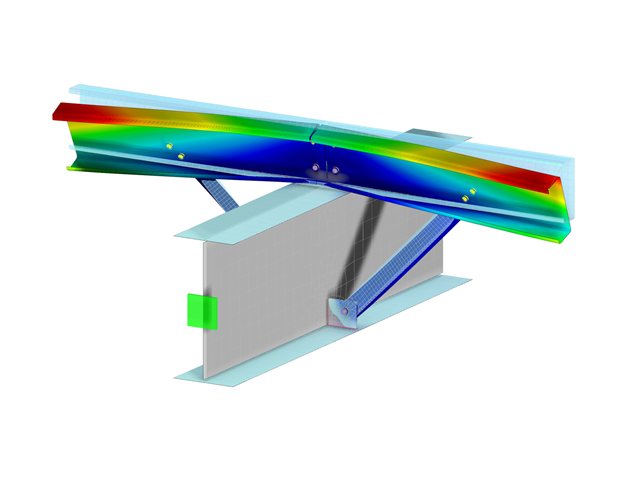

Geschraubte Flugstrebe-Verbindung
Anzahl Knoten | 17 |
Anzahl Linien | 16 |
Anzahl Stäbe | 16 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 1 |
Anzahl Lastkombinationen | 4 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 1,008 t |
Abmessungen | 10,000 x 0,000 x 10,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Im Add-On Stahlanschlüsse können Sie mit Hilfe der Komponente "Hilfsvolumen" präzise Schnitte an Platten und Bauteilen ausführen. Innerhalb dieser Komponente lassen sich die Formen Kasten, Zylinder oder ein beliebiger Querschnitt als Hilfsobjekt verwenden.
Zum ErklärvideoIm Add-On Stahlanschüsse können Sie die Steifigkeiten der Anschlüsse klassifizieren.
Für die gewählten Schnittgrößen N, My und/oder Mz werden neben der Anfangssteifigkeit auch die Grenzwerte für gelenkige und starre Anschlüsse ausgegeben. Die sich daraus ergebene Klassifizierung wird anschließend mit "gelenkig", "nachgiebig" oder "starr" tabellarisch dargestellt.
Zum ErklärvideoIm Add-On Stahlanschlüsse haben Sie die Möglichkeit, in sämtlichen Komponenten die Vorspannung von Schrauben bei der Berechnung zu berücksichtigen.
Die Vorspannung lässt sich einfach bei den Schraubenparametern mittels einer Checkbox aktivieren und hat Auswirkungen sowohl auf die Spannungs-Dehnungsberechnung als auch auf die Steifigkeitsanalyse.
Zum ErklärvideoBei der Komponente Stabeditor können Sie auch, anstelle einzelner Stabplatten, den gesamten Stab als modifizierendes Objekt wählen. Somit lassen sich die beiden Operationen 'Ausklinkung' und 'Abschrägung' über mehrere Stabplatten anwenden.
