Da der Markt im Bereich der Geothermie immer mehr wächst, entwickelte die Firma BAUER Maschinen GmbH eine neue Tiefbohranlage, mit deren statischer Berechnung sie den Dlubal-Kunden Ing.-Büro H.‑U. Möller aus Minden beauftragte. Mit dieser Anlage sind Bohrungen bis zu einer Tiefe von 7000 m im Bereich der Geothermie, Öl oder Gas möglich.
Zudem können mit dieser modernen Bohrtechnik bestehende Bohrungen erweitert werden. Das Bohrgerät wurde in Deutschland gebaut und weltweit vertrieben.
Ing.- Büro H.-U. Möller, Minden
www.hum-minden.de

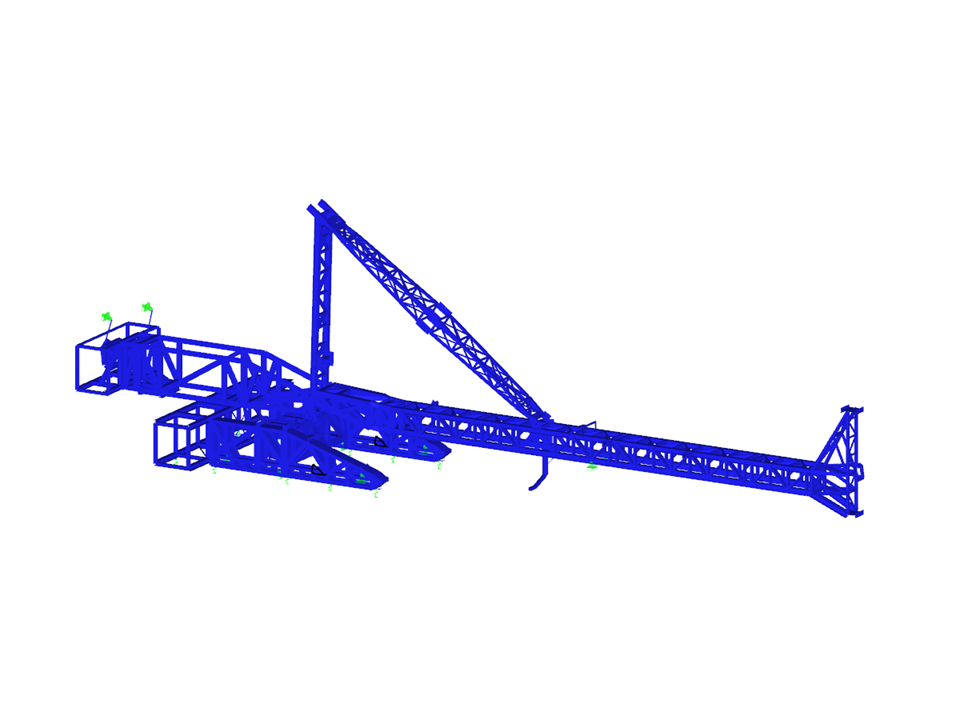

Verformtes und unverformtes Modell der Tiefbohranlage in RSTAB (© IB H. - U. Möller)
Tiefbohranlage
Anzahl Knoten | 591 |
Anzahl Stäbe | 1168 |
Anzahl Lastfälle | 4 |
Anzahl Lastkombinationen | 4 |
Gesamtgewicht | 171.020 t |
Abmessungen | 50.275 x 12.000 x 15.477 m |
Programmversion | 7.04.46 |
