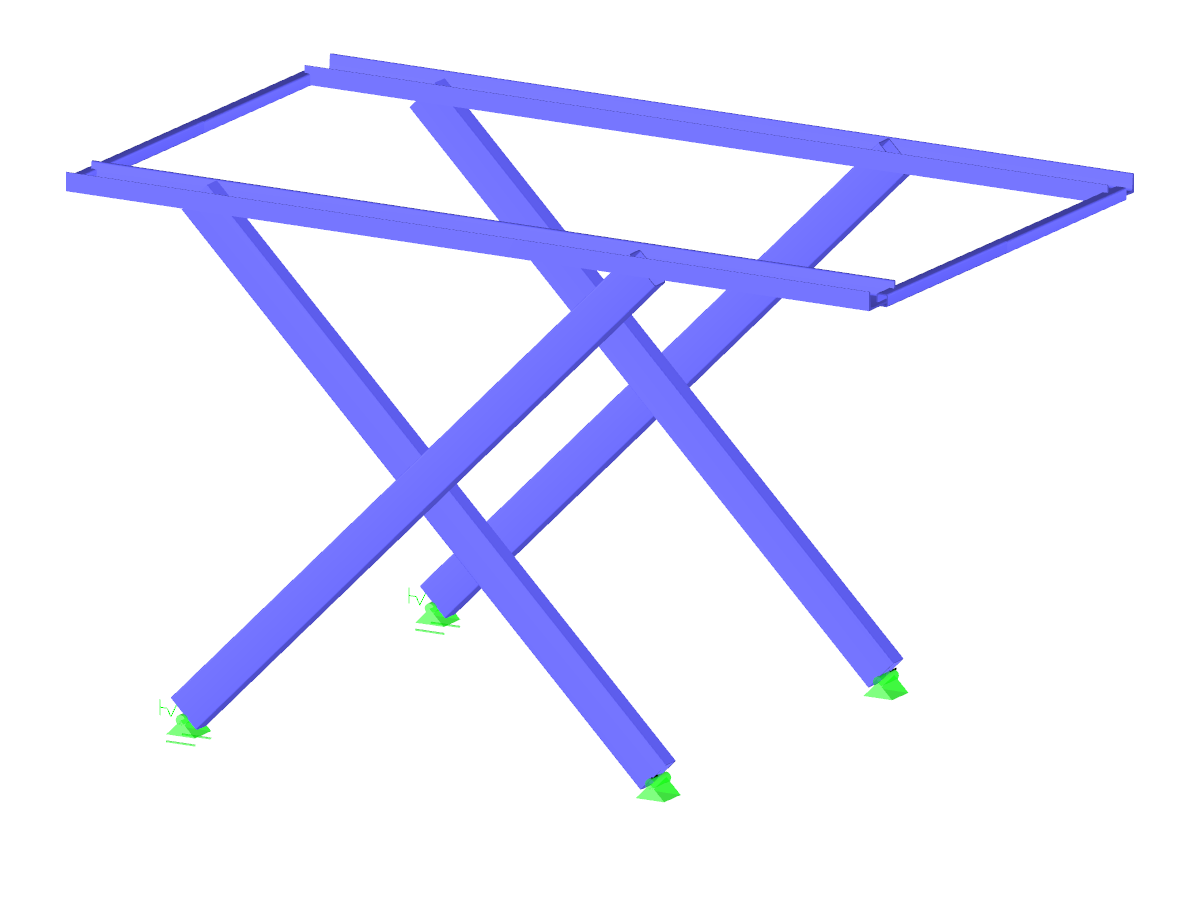

Nicht ausgefahrene Scherenhebebühne

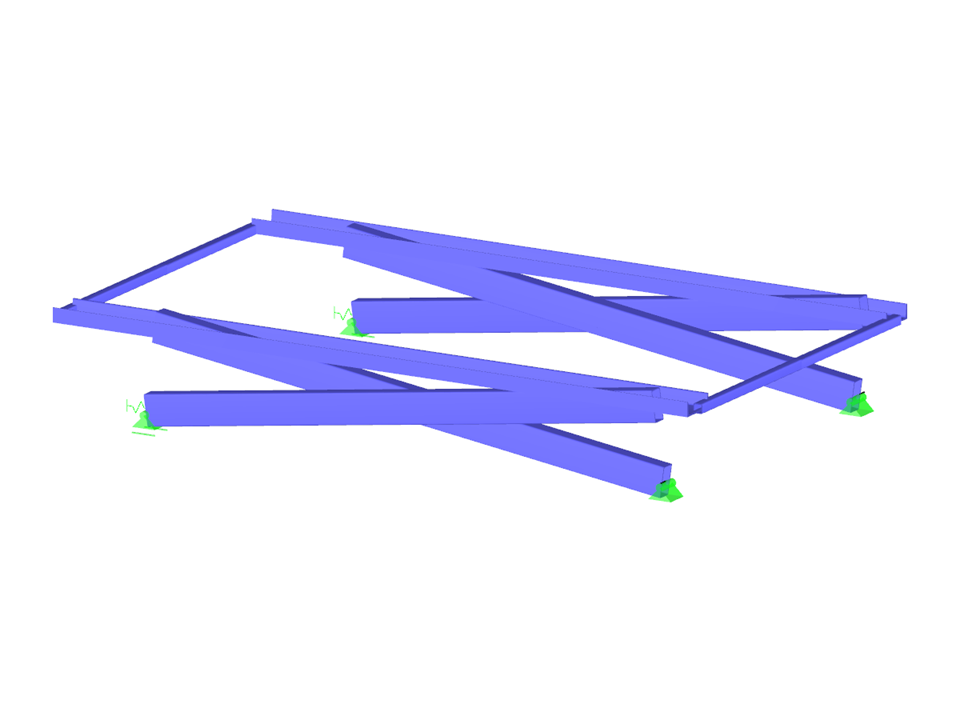

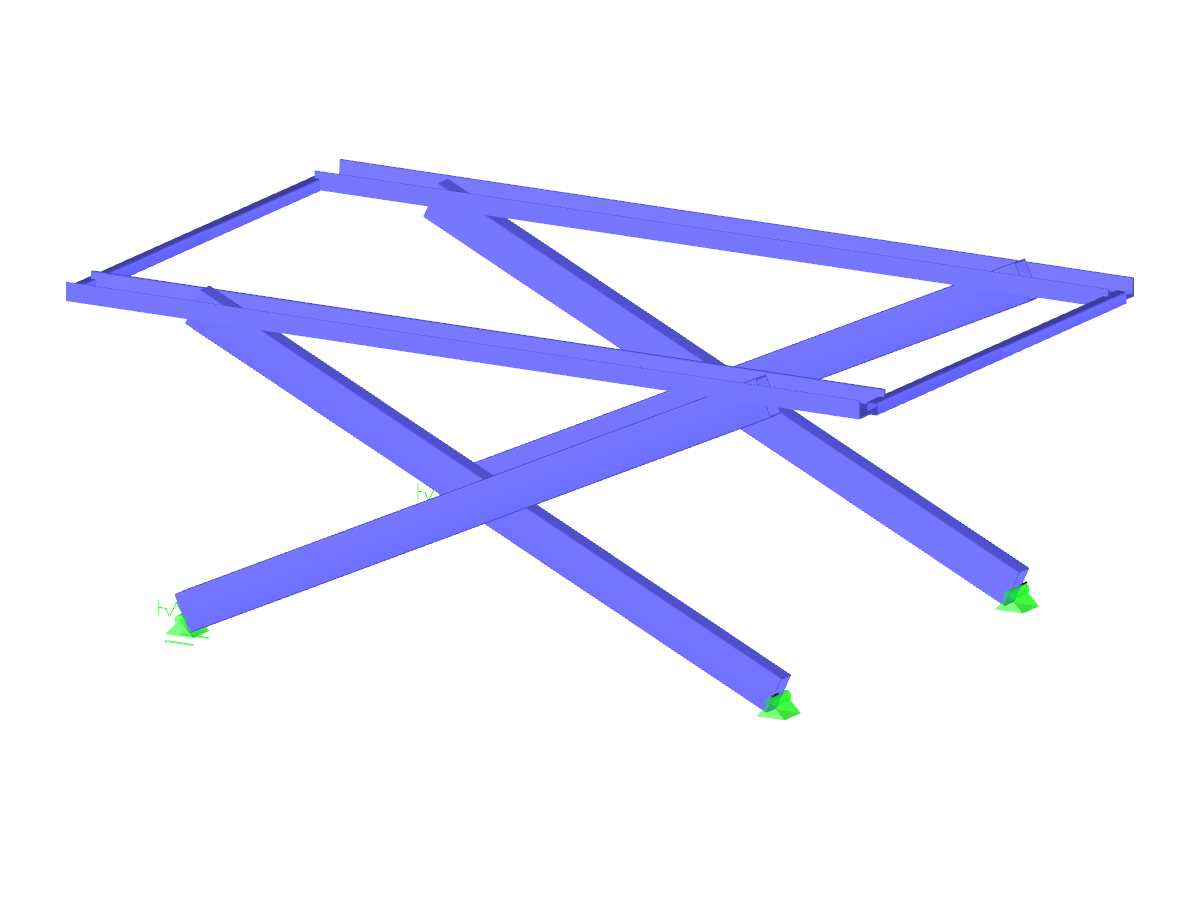

Scherenhebebühne | Nicht ausgefahren
Anzahl Knoten | 26 |
Anzahl Linien | 28 |
Anzahl Stäbe | 28 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 1 |
Anzahl Lastkombinationen | 0 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 0.404 t |
Abmessungen (metrisch) | 3.500 x 0.394 x 1.980 m |
Abmessungen (imperial) | 11.48 x 1.29 x 6.5 feet |
