RFEM – Online-Handbuch Flächen

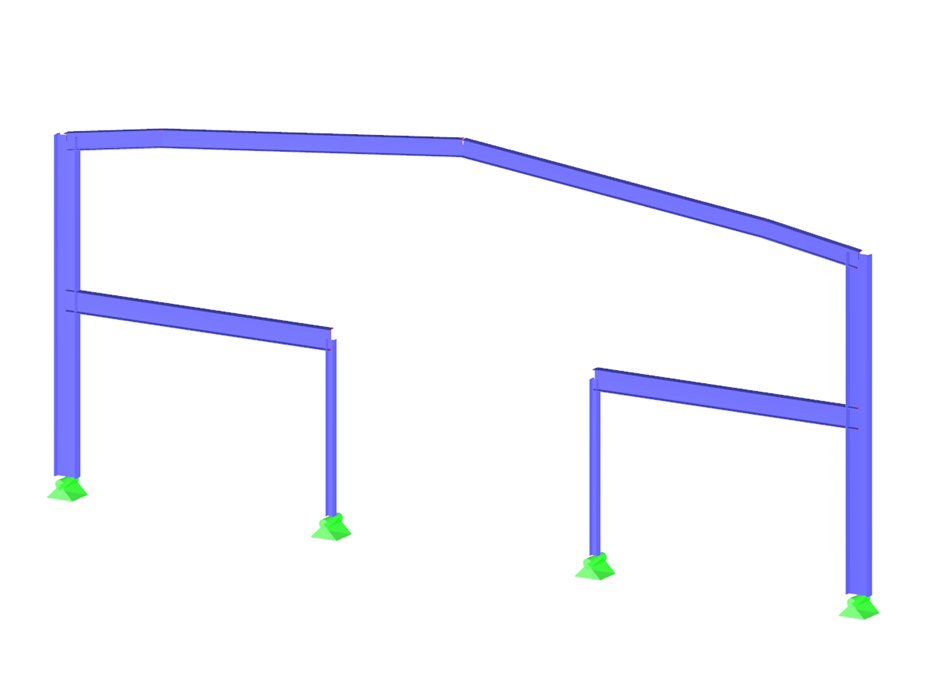

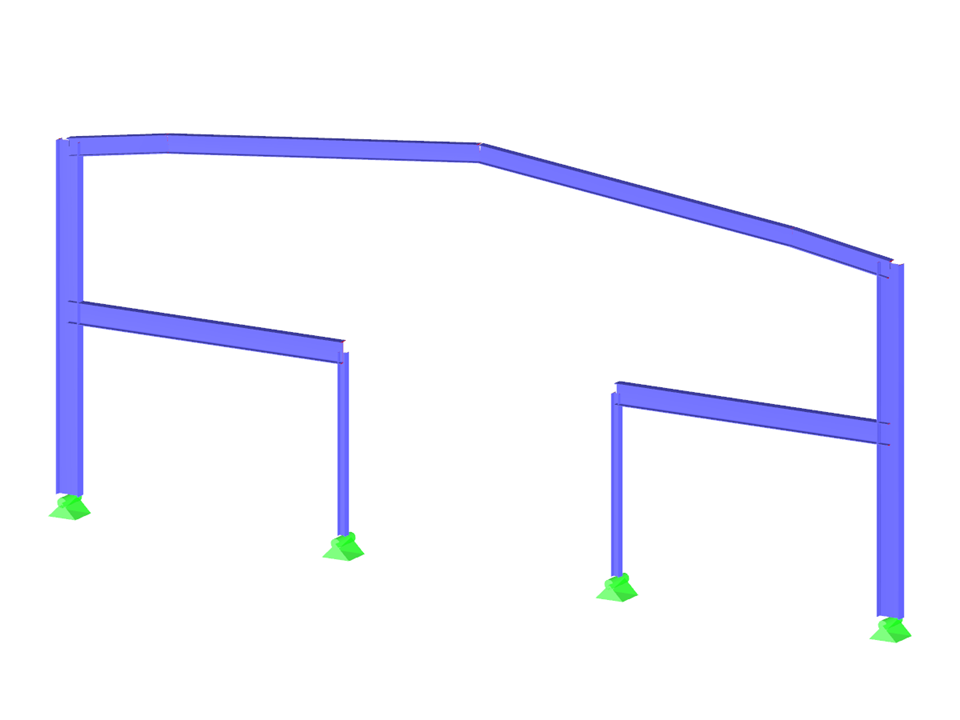

Rahmen
| Anzahl Knoten | 17 |
| Anzahl Linien | 16 |
| Anzahl Stäbe | 16 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 8 |
| Anzahl Lastkombinationen | 14 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 2.186 t |
| Abmessungen (metrisch) | 15.000 x 6.600 x 0.000 m |
| Abmessungen (imperial) | 49.21 x 21.65 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
