Eine einzigartige Holzkonstruktion steht seit Ende März 2014 im Herzen von London. In nur sechs Monaten errichtete die WIEHAG das insgesamt 300 m lange Dach der Londoner Bahnstation Crossrail im Stadtviertel Canary Wharf.
Crossrail ist ein Eisenbahn-Verkehrsprojekt im Großraum London, welches bis 2018 fertiggestellt werden soll. Die Kosten für das gesamte Projekt mit seinem ca. 100 km langen Streckennetz werden auf ca. 18 Milliarden Euro geschätzt.
WIEHAG war nicht nur für die Ausführung, sondern auch für die Planung und Statik des Holzgitterdaches verantwortlich. Die statische Berechnung des Tragwerkes mit insgesamt 1.414 Stäben aus Brettschichtholz sowie 111 Stahlformrohren wurde dabei in RSTAB erstellt.
Planung, Statik und Ausführung Dachtragwerk
WIEHAG GmbH
Altheim, Österreich
www.wiehag.com

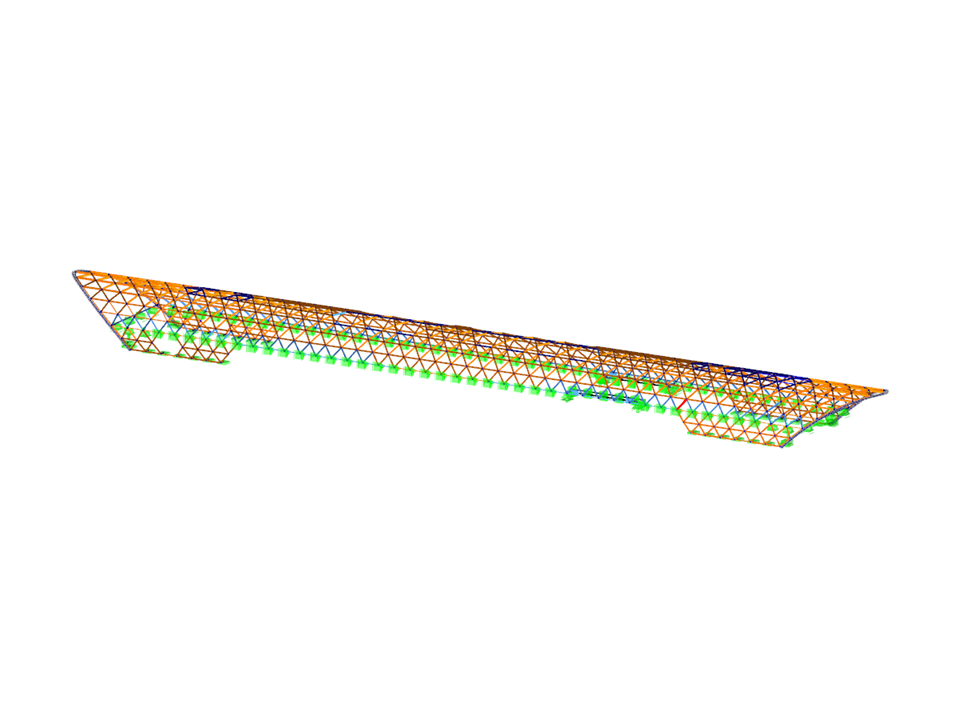

3D Modell (© WIEHAG)
Holzgitterdachkonstruktion aus Brettschichtholz
Anzahl Knoten | 5688 |
Anzahl Stäbe | 5059 |
Anzahl Lastfälle | 189 |
Anzahl Lastkombinationen | 608 |
Anzahl Ergebniskombinationen | 24 |
Gesamtgewicht | 658.691 t |
Abmessungen | 310.294 x 32.588 x 19.432 m |
Programmversion | 8.03.00 |
