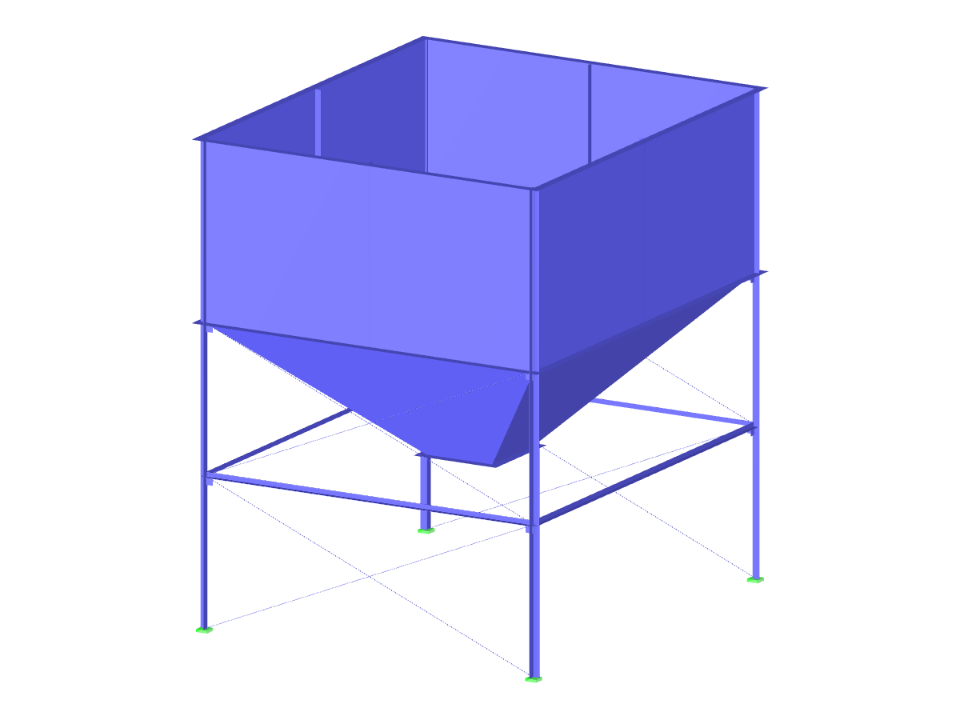

Parametrizace prutů a ploch sila. Obsahuje výztuž, pouze tahové pruty a zahuštění sítě.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Silo
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 84 |
Počet linií | 128 |
Počet prutů | 32 |
Počet ploch | 31 |
Celková hmotnost | 7,055 t |
Rozměry | 6,500 x 7,500 x 8,250 m |
Verze programu | 5.28.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
