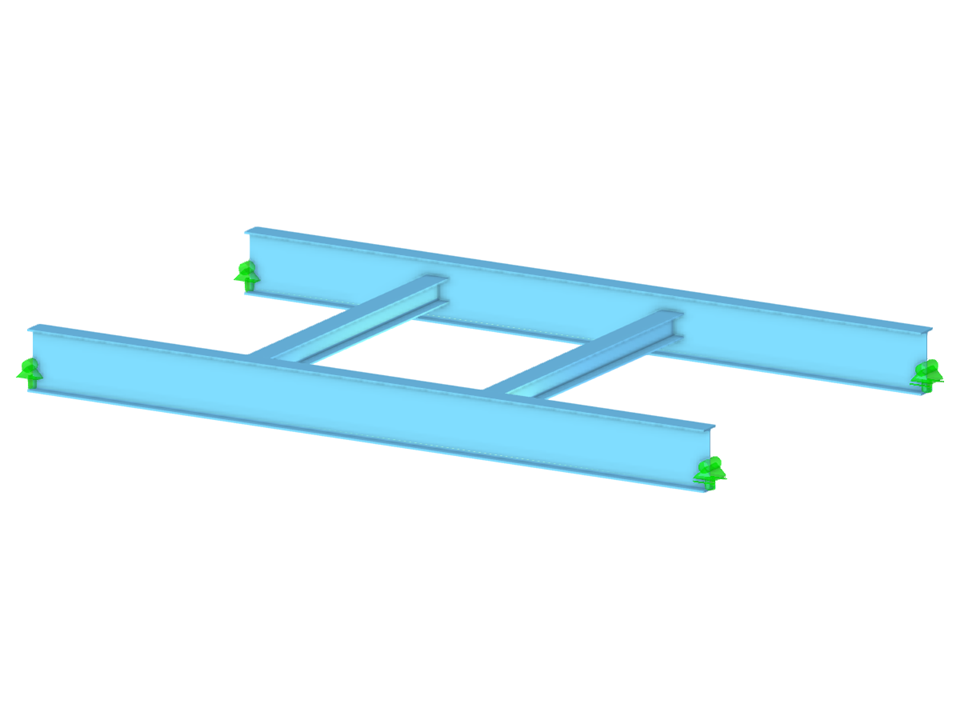

Vázané kroucení prutu
| Počet uzlů | 8 |
| Počet linií | 4 |
| Počet prutů | 4 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 6 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 2,429 t |
| Rozměry (metrické) | 7,200 x 0,000 x 4,000 m |
| Rozměry (imperiální) | 23.62 x 0 x 13.12 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
- Zohlednění 7 lokálních směrů deformace (ux, uy, uz, φx, φy, φz, ω) a 8 vnitřních sil (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω) při výpočtu prutových prvků
- Lze použít v kombinaci se statickým výpočtem analýzy I., II. a III. řádu (přitom lze zohlednit také imperfekce)
- V kombinaci s addonem Stabilita konstrukce stanovení kritických součinitelů zatížení a vlastních tvarů pro případy se vzpěrem zkroucením a klopením
- Zohlednění čelních desek a příčných výztuh jako deplanačních pružin při výpočtu I-profilů s automatickým stanovením a grafickým zobrazením deplanační tuhosti
- Grafické zobrazení deplanace průřezu prutů v tvaru deformace
- Úplná integrace do programů RFEM a RSTAB
Výpočet vázaného kroucení provedete na celém systému. Přitom zohledníte přídavný 7. stupeň volnosti pro výpočet prutů. Automaticky se tak uvažují tuhosti připojených konstrukčních prvků. Není tudíž třeba definovat náhradní tuhosti ani podporové podmínky u dílčích systémů.
Vnitřní síly z výpočtu s vázaným kroucením pak můžete použít v addonech pro posouzení. Deplanační bimoment a sekundární krouticí moment se zohledňují v závislosti na materiálu a zvolené normě. Typicky se uplatňuje posouzení stability s účinky druhého řádu a s imperfekcemi v ocelových konstrukcích.
Věděli jste, že...? Použití se neomezuje pouze na tenkostěnné ocelové průřezy. Možný je také výpočet kritického momentu při klopení dřevěných nosníků s masivním průřezem.
- Použití addonu pro posouzení můžete aktivovat nebo deaktivovat v základních údajích modelu v záložce Addony
- Po aktivaci addonu se uživatelské prostředí v programu RFEM rozšíří o nové položky v navigátoru, v tabulkách a dialozích
V konfiguraci mezního stavu únosnosti pro posouzení ocelových přípojů máte možnost upravit mezní plastické přetvoření pro svary.
