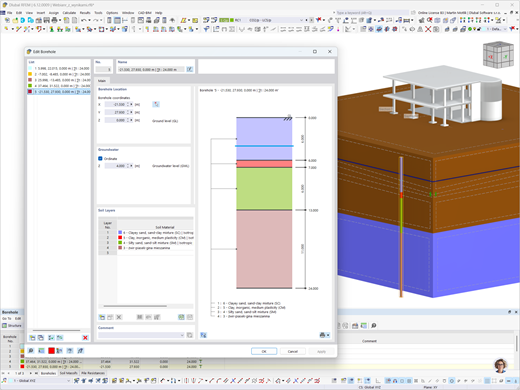

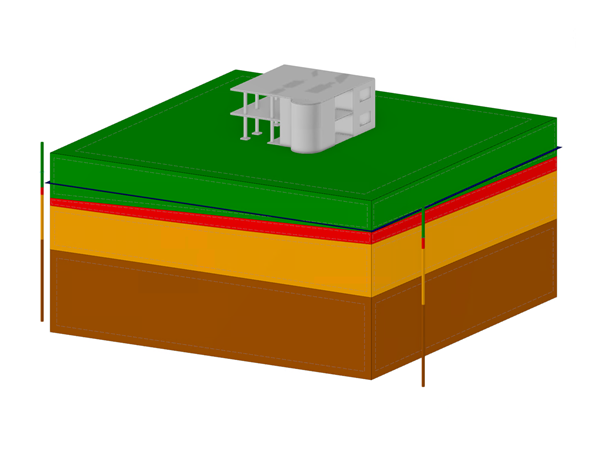

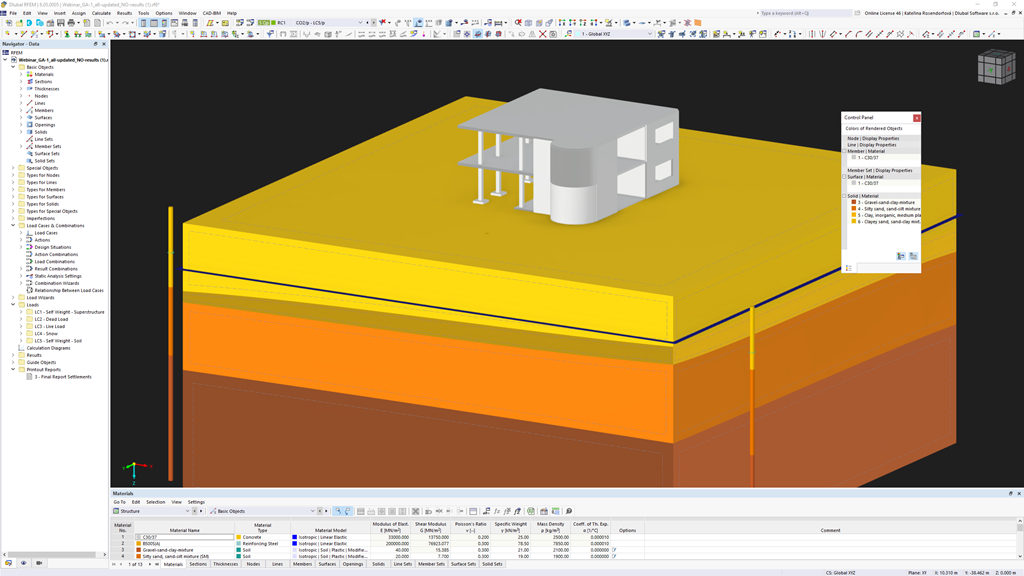

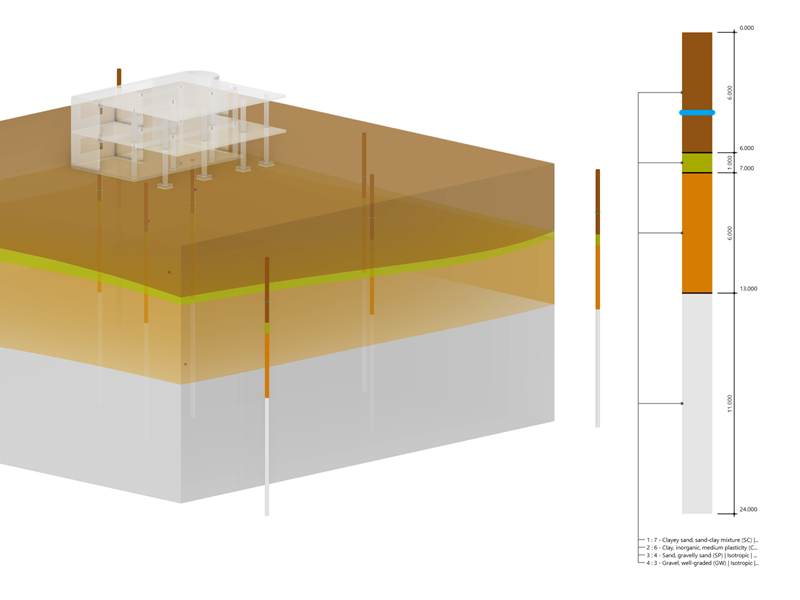

Způsob, jak použít údaje získané z terénních zkoušek v addonu a jak použít charakteristiky ze zemních sond pro stanovení požadovaných půdních masivů byl popsán v článku databáze znalostí „Vytvoření tělesa podloží ze zemních sond v programu RFEM 6“. V tomto příspěvku budeme pokračovat popisem postupu výpočtu sedání a tlaků v základové spáře železobetonové budovy.

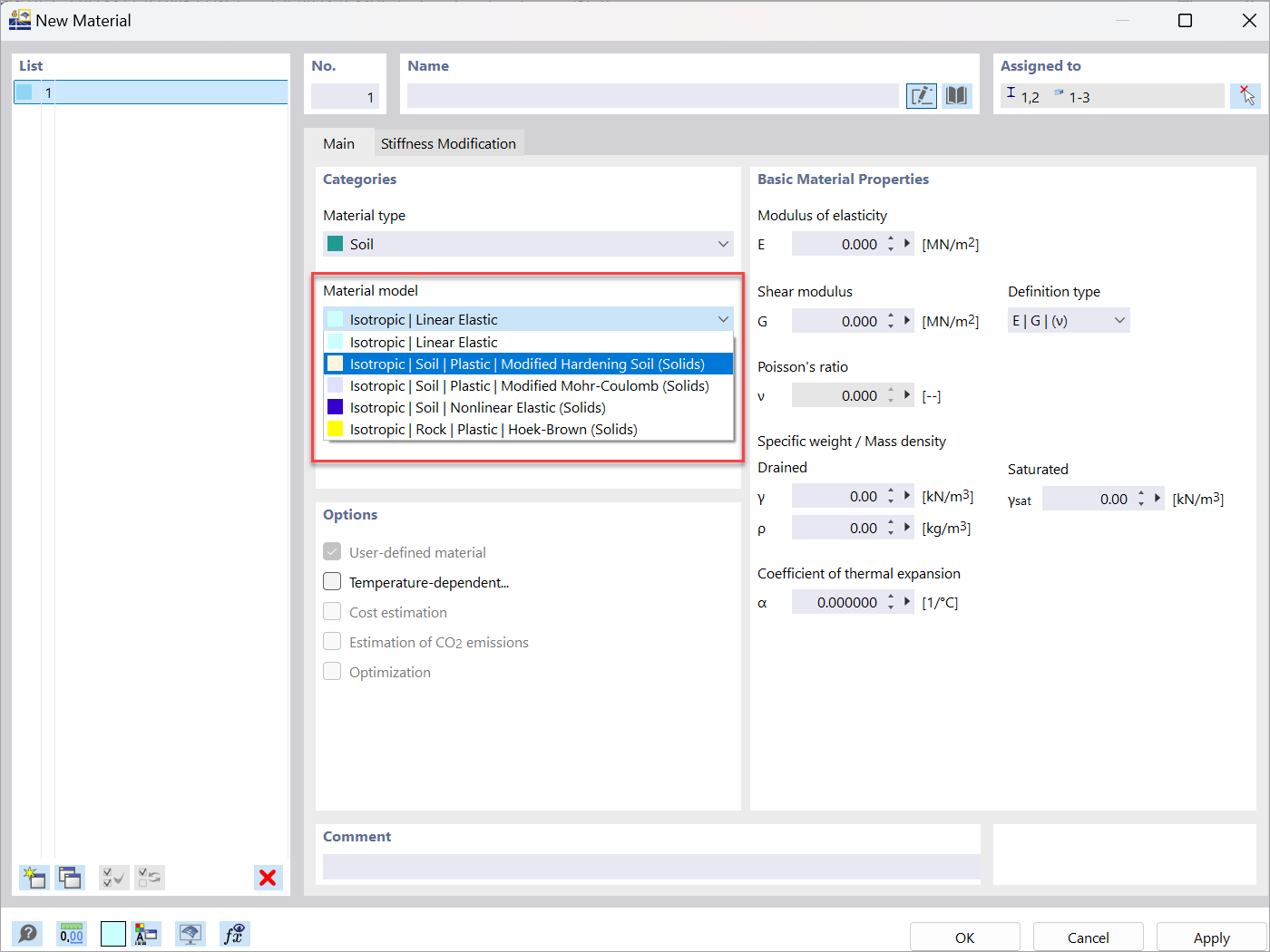

V addonu Geotechnická analýza máte k dispozici materiálový "Hoek-Brownův" model. Model znázorňuje lineárně-elastické ideálně-plastické chování materiálu. Jeho nelineární kritérium pevnosti je nejběžnějším kritériem porušení u hornin a skalního podloží.
Parametry materiálu lze zadat
- přímo v parametrech horniny anebo
- klasifikací GSI.
Další informace o tomto materiálovém modelu a zadání v programu RFEM najdete v příslušné kapitole Hoek-Brownův model v online manuálu k addonu Geotechnická analýza.

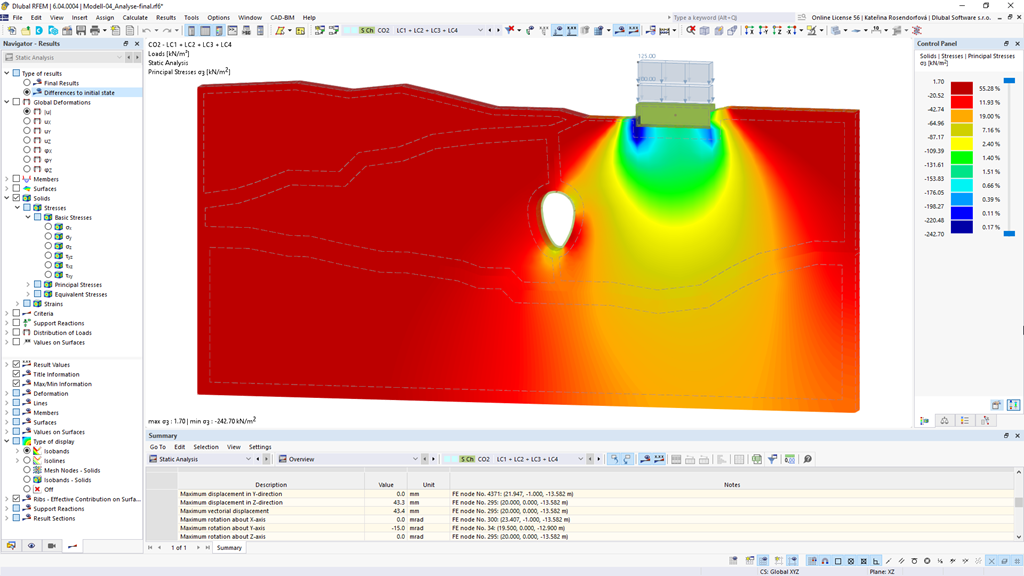

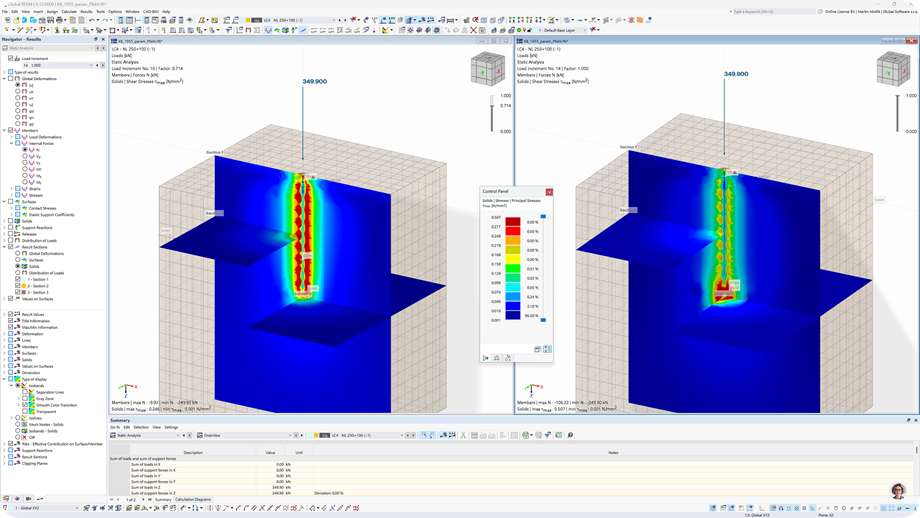

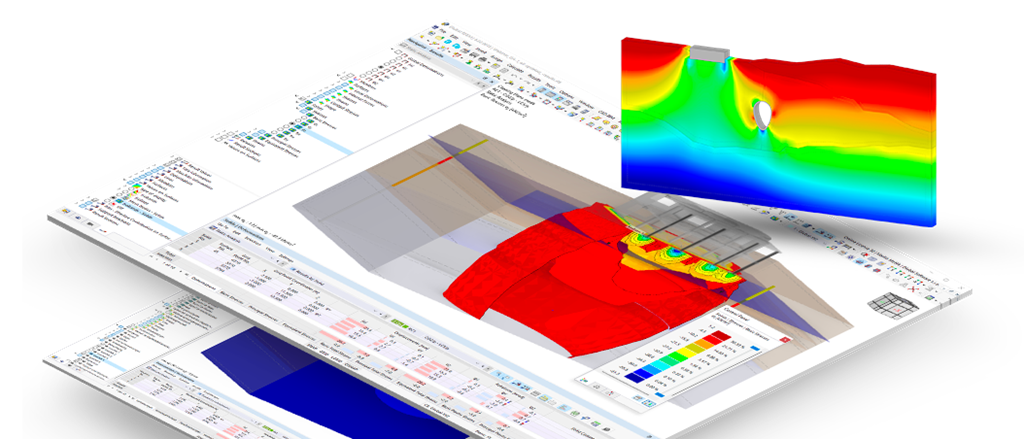

Grafický a tabulkový výstup výsledků pro deformace, napětí a přetvoření vám pomůže při stanovení půdního tělesa. Použijte k tomu speciální kritéria filtrování pro cílený výběr výsledků.

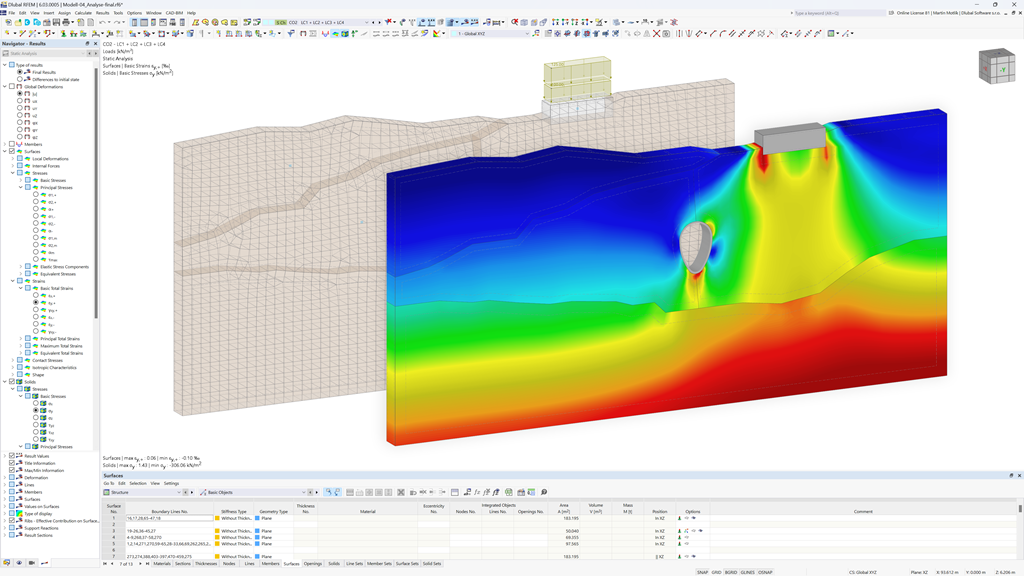

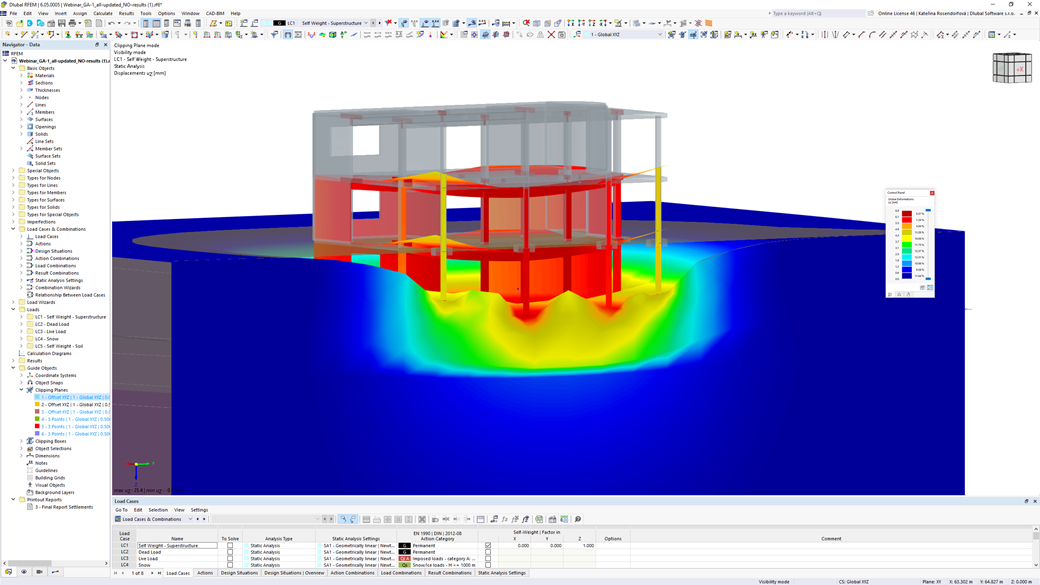

Program vás v tom nenechá. Pokud chcete výsledky v půdních tělesech vyhodnotit graficky, jsou vám k dispozici pomocné objekty. Můžete například definovat ořezávací roviny. Příslušné výsledky si tak můžete prohlédnout v libovolné rovině půdního tělesa.
A nejen to. Použití výsledkových řezů a ořezávacích boxů umožňuje přesnou grafickou analýzu půdního tělesa.

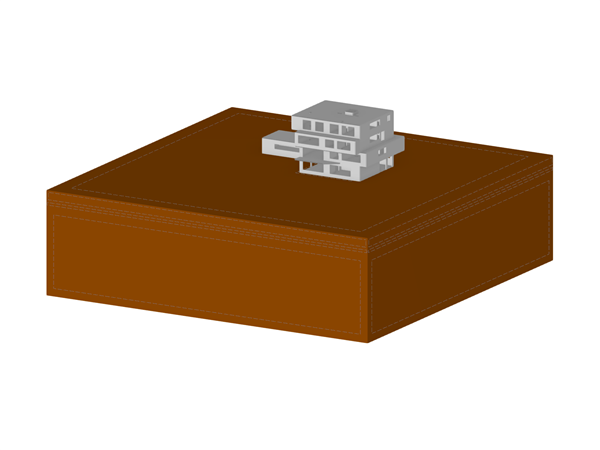

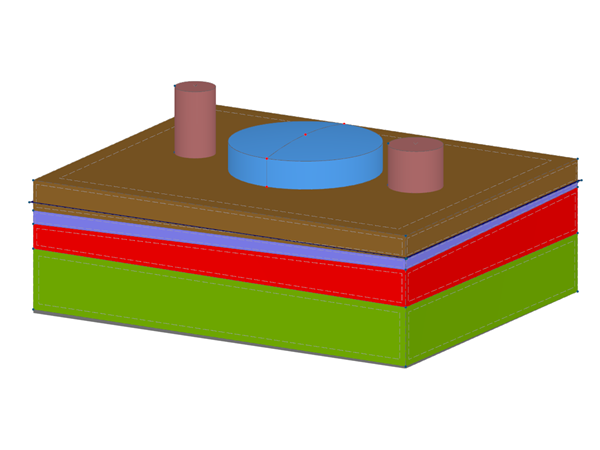

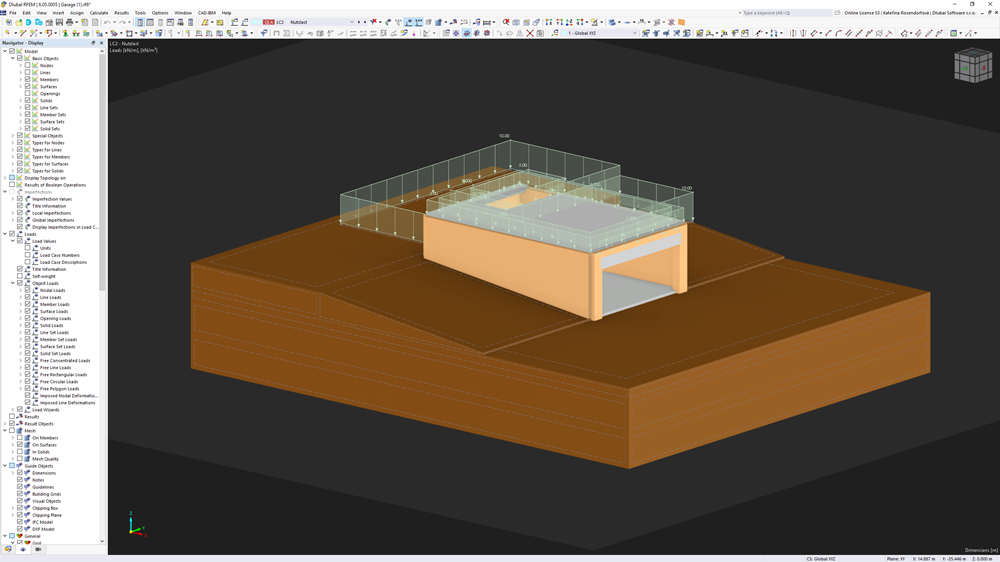

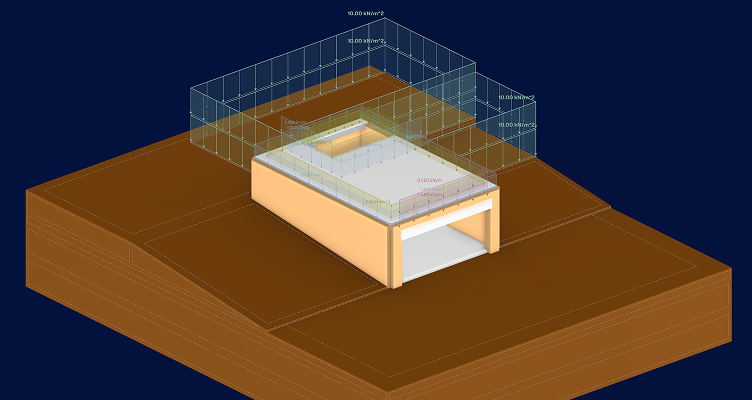

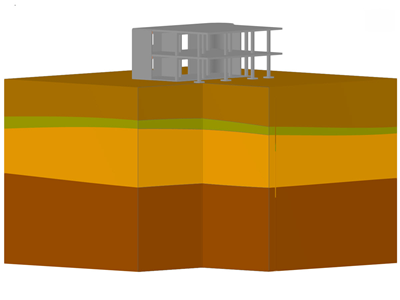

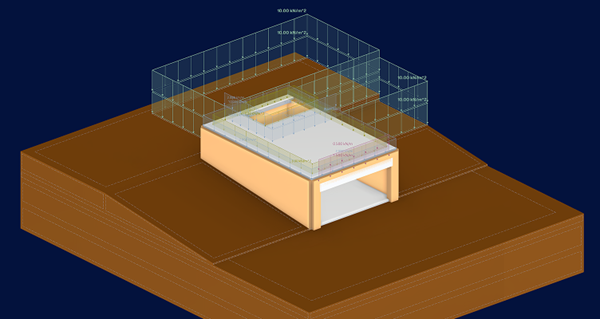

Jistě již víte, že je možné modelovat a analyzovat podloží a konstrukci ve společném modelu. Tím explicitně zohledňujete interakci konstrukce s podložím. Úprava jednoho konstrukčního prvku vede k okamžitému správnému zohlednění v analýze a výsledcích pro celý systém podloží a konstrukce.

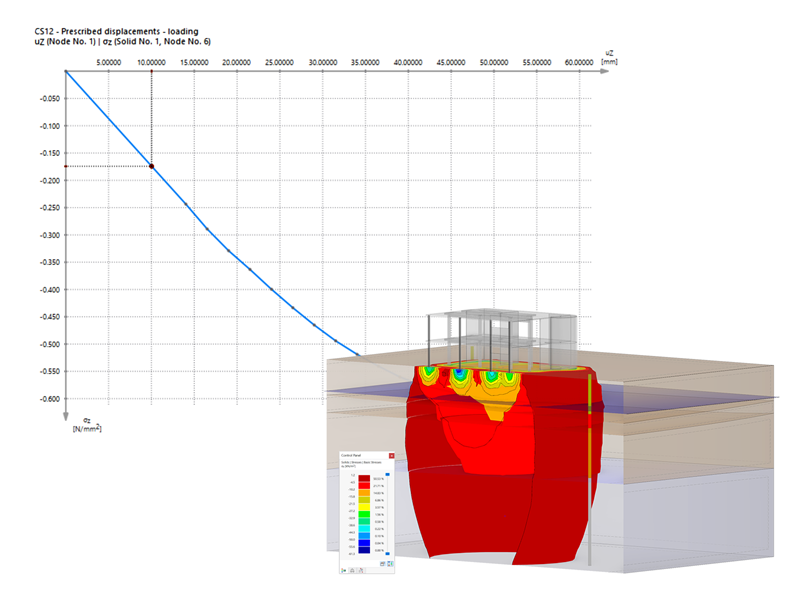

Jste připraveni na vyhodnocení? K tomu vám slouží výpočtové diagramy, které znázorňují průběh určitého výsledku při výpočtu.
Přiřazení svislé a vodorovné osy diagramu výpočtu můžete libovolně definovat. Můžete tak například zobrazit průběh sedání určitého uzlu v závislosti na zatížení
