混凝土设计 | 详细的设计验算文档

本文以钢纤维混凝土板为例，为您介绍使用不同的积分方法和不同的积分点数对计算结果的影响。

为了在 RFEM 6 和“混凝土设计”模块中正确设计梁或 T 形梁，确定带肋杆件的“翼缘宽度”非常重要。 本文介绍了两跨梁的输入选项以及根据 EN 1992-1-1 计算翼缘尺寸。

如果计算规则的结构，输入通常并不复杂，但非常耗时。 输入的自动化可以节省宝贵的时间。 本例中的任务是将房屋的楼层视为独立的施工阶段。 必须使用 C# 程序输入，这样用户就不必手动输入各个楼层的元素。

在混凝土设计模块中，可以按照欧洲规范 EC 8 对钢筋混凝土杆件进行抗震设计。 其中包括以下功能：

• 抗震设计配置
• 延性等级 DCL、DCM、DCH 的区别
• 从动力分析传递行为系数的选项
• 检查性能系数的限值
• 能力设计 "强柱-弱梁"
• 弯曲延性系数的详细说明和特殊规则
• 局部延性的细化和特殊规则

在 混凝土设计 模块，可以计算任意的 RSECTION 截面。 在 RSECTION 中可以直接定义混凝土保护层、抗剪钢筋和纵向钢筋。

将钢筋混凝土 RSECTION 截面导入到 RFEM 6 或 RSTAB 9 中后，可以在“混凝土设计”模块中进行设计。

转到说明视频

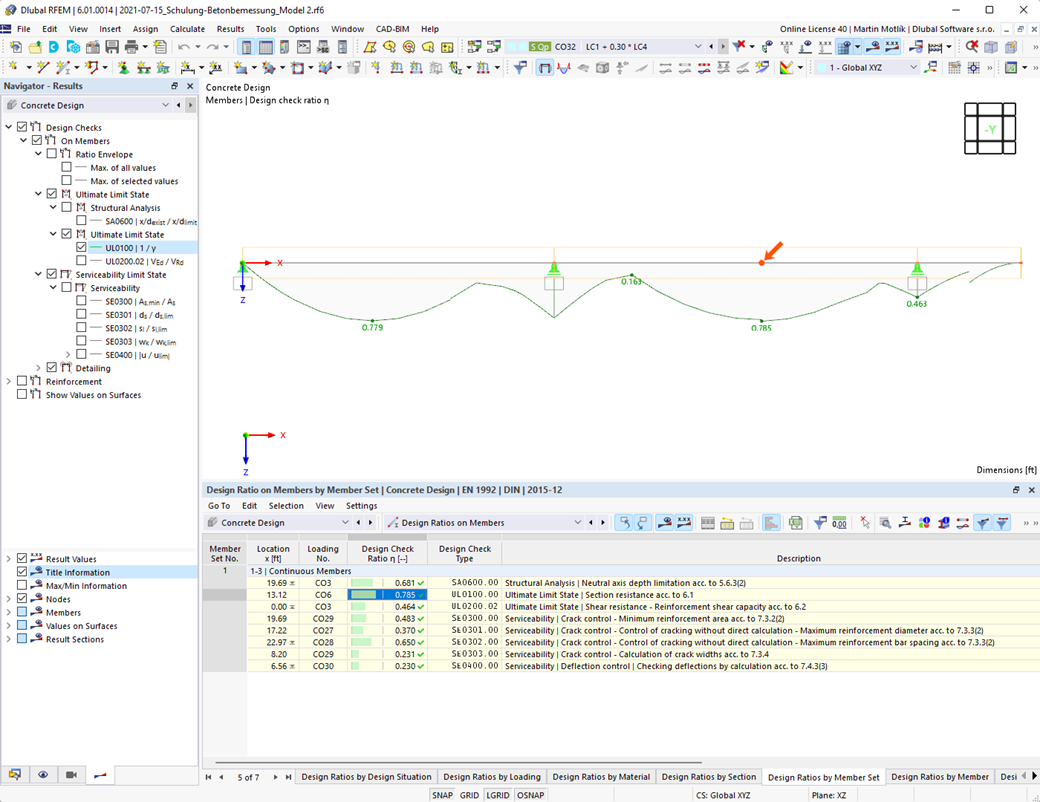

使用该软件，您可以清晰地查看所有设计验算是否符合设计规范。 用户可以为每一个设计验算指定一个设计规范。 除了承载能力极限状态和正常使用极限状态设计外，程序还会检查设计规则。 程序中列出了每一个设计验算的详细设计信息，包括初始值、中间结果和最终结果。 用户可以在信息窗口中查看详细的计算过程以及所有采用的公式、规范和结果。
