- 用户定义的时程曲线可与荷载工况或荷载组合进行组合(节点、杆件和面荷载以及自由和生成荷载可以是随时间变化的函数)
- 与多个相互不相关的激振荷载进行组合
- 集成了大量的地震记录曲线数据库(加速度曲线)
- 时程分析方法中使用 Newmark 隐式分析或者振型分析方法
- 结构阻尼使用 Rayleigh 阻尼系数或 Lehr's 阻尼
- 由荷载工况或者荷载组合直接导入初始变形
- 显示时程曲线的计算结果图形
- 导出用户定义的时间步的计算结果或包络图
RF-/DYNAM Pro -强迫振动 | 产品特性——时程分析方法
您有什么问题想问的吗?
反应谱分析是抗震设计中最常见的一种设计方法。 这种方法有很多优点。 最重要的是简化: 它使地震作用的复杂性简化到使得地震分析可以容易进行的程度。 这种方法的缺点是结构过于简化,会丢失大量的信息。 为了克服这个缺点,一种方法是在组合模态响应时使用等效线性组合。 本文通过一个示例来介绍该选项。
抗震规范中规定了在简化和多振型反应谱分析中必须应用的规则。 这些规则描述了以下一般程序: 楼层的质量必须移动一定的偏心,从而产生扭矩。
对于承载能力极限状态设计,EN 1998-1 2.2.2和4.4.2.2 [1] 中要求计算考虑二阶效应(P-Δ效应)。 Dieser Einfluss darf nur vernachlässigt werden, wenn der Empfindlichkeitsbeiwert der gegenseitigen Stockwerksverschiebung θ kleiner 0,1 ist.
规范 [1] 中的 ASCE 7-22 部分。 12.9.1.6 规定了在进行抗震设计的模态反应谱分析时应考虑 P-delta 效应的情况。 在 NBC 2020 [2] 的 Sent. 4.1.8.3.8.c 仅给出了一个简短的要求,即考虑重力荷载与变形结构的相互作用引起的侧移效应。 在某些情况下,进行地震分析时必须考虑二阶效应,也称为 P-delta。
- 多个规范的反应谱(ASCE 7-16、NBC 2015 等)
- 用户自定义或加速度时间曲线生成的反应谱
- 方向相关反应谱法
- 手动或自动选择反应谱的相关振型(适用 EC 8 的 5% 规则)
- 结果组合按照振型叠加(SRSS 或 CQC 方法)和方向叠加(SRSS 或 100% / 30% 方法)
由于 RF-/RSTAB 中集成了 RF-/DYNAM Pro,您可以将 RF-/DYNAM Pro – 强迫振动的数值和图形结果合并到全局打印报告中。 此外,所有 RFEM 选项都可用于图形可视化。

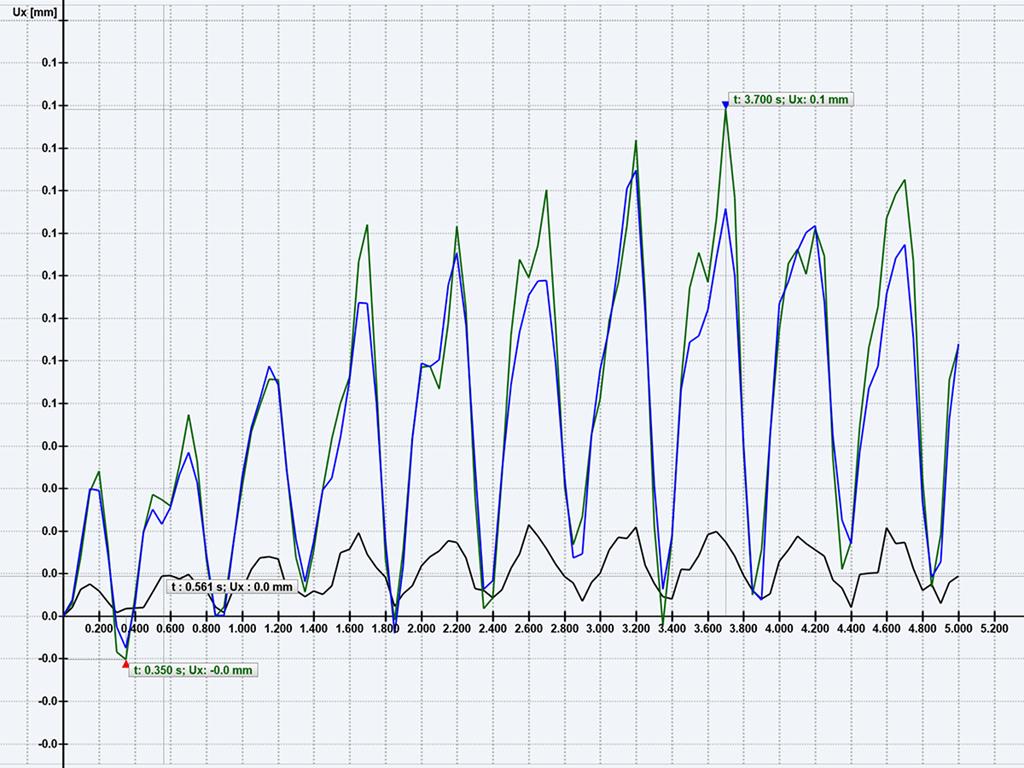

时程分析的结果会显示在时程显示器上。 所有结果都显示为时间的函数。 可以将计算得出的数值导出到 MS Excel 中。
对于时程分析,用户可以导出单个时间步的结果,也可以过滤所有时间步中最不利的结果。
由反应谱分析法生成结果组合。 在结构内部,结合了振型地震作用和地震作用方向分量。
时程分析可以通过振型分析或 Newmark 隐式分析来完成。 该附加模块只支持对线性方程组的时程分析。 在模态分析方法中虽然速度很快,但是为确保结果的准确性,需要使用一定数量的特征值。
Newmark 隐分析是一种非常精确的方法,与使用的特征值的数量无关,但是需要足够小的时间步长。 对于反应谱分析,程序内部会计算等效静荷载。 然后进行一阶分析。
用户可以输入反应谱、加速度或时程曲线。 在动力荷载工况中定义了反应谱效应的位置和方向以及加速度时间或力-时间激励。
时程图与静力荷载工况相结合具有很大的灵活性。 对于时程分析,初始变形可以导入任意荷载工况或者荷载组合。
