问题
考虑实体应力结果时用户可以自定义值吗?
回复:

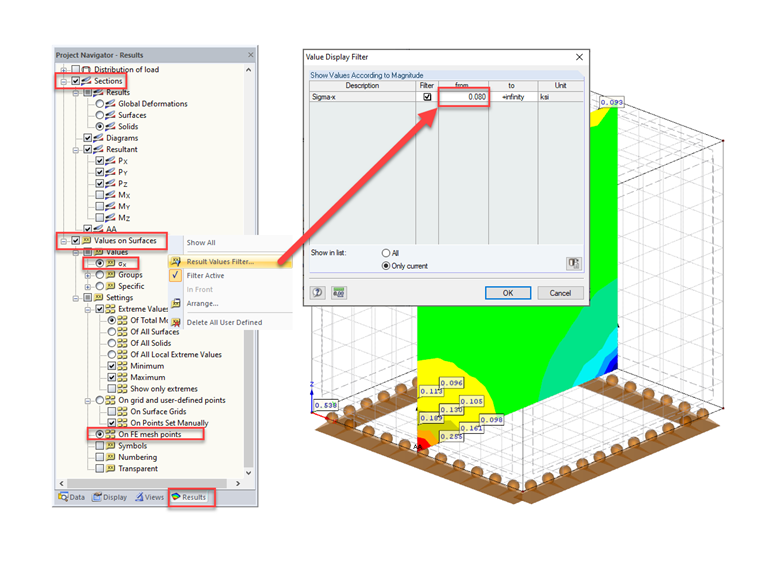

不可以,在实体上查看应力结果时,不能由用户自定义值。 遗憾的是,这些结果并不能像面上的结果一样工作。 激活每个有限元网格节点上的结果值可以通过使用在面上的值下面列出的设置。 筛选器设置可以通过鼠标右键点击标签上的“面上的值”。[LinkToImage01]

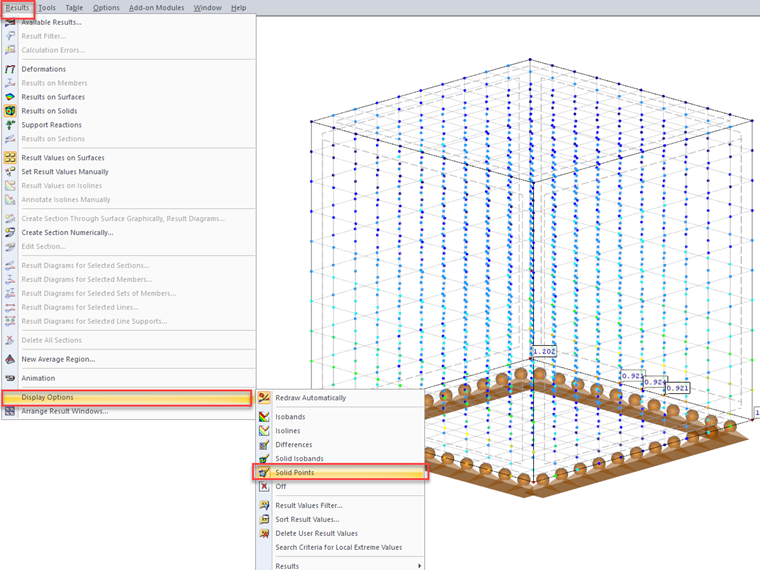

然后还可以通过结果菜单将结果设置为点显示。 结果的图形显示方式。
[LinkToImage02]
