问题

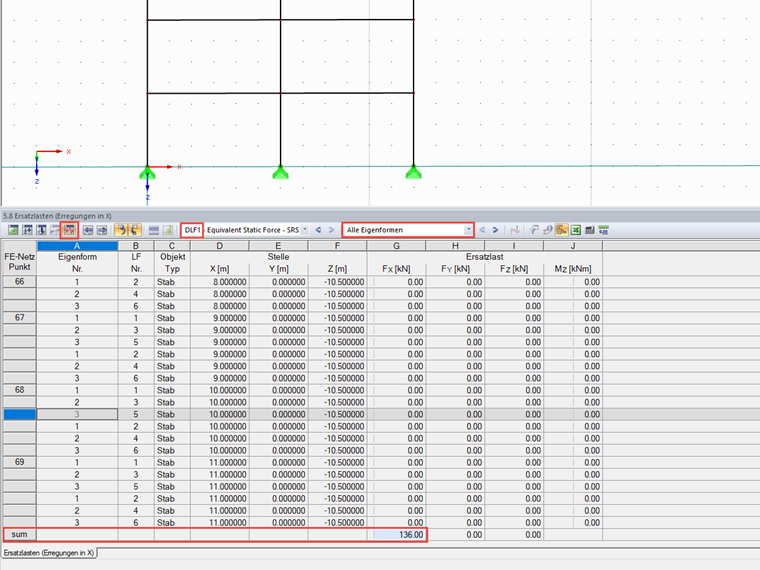

在附加模块RF-/DYNAM Pro -等效荷载中输入结果表格“ 5.8/5.9/5.10 -等效荷载”。 如果选择“所有模式的形状”选项,哪个显示?
回复:
在这个表格中的加总没有按照规范进行正确的叠加。 这是一个等效荷载的简单总结。 使用所选叠加规则的叠加(SRSS或CQC)不会在该表格中进行!此外在附加模块中激活偶然扭转是有区别的。 这为每个振型产生两个荷载工况。 它们始终包含正负两个方向的扭矩。 因此,在该表中的等效荷载翻倍。
您有什么问题想问的吗?
Sowohl die Ermittlung von Eigenschwingungen als auch das Antwortspektrenverfahren werden stets an einem linearen System durchgeführt. Sind Nichtlinearitäten im System vorhanden, werden diese linearisiert und somit nicht berücksichtigt. Gerade Zugstäbe werden in der Praxis sehr häufig verwendet. Wie diese näherungsweise in einer dynamischen Analyse korrekt abgebildet werden können, soll in diesem Beitrag gezeigt werden.
抗震规范中规定了在简化和多振型反应谱分析中必须应用的规则。 这些规则描述了以下一般程序: 楼层的质量必须移动一定的偏心,从而产生扭矩。
规范 [1] 中的 ASCE 7-22 部分。 12.9.1.6 规定了在进行抗震设计的模态反应谱分析时应考虑 P-delta 效应的情况。 在 NBC 2020 [2] 的 Sent. 4.1.8.3.8.c 仅给出了一个简短的要求,即考虑重力荷载与变形结构的相互作用引起的侧移效应。 在某些情况下,进行地震分析时必须考虑二阶效应,也称为 P-delta。
本文介绍了结构动力学的基本概念及其在结构抗震设计中的作用。 着重于以浅显易懂的方式对技术问题进行说明,以便即使没有太深技术基础的读者也可以快速深入地理解该主题。
- 可以设计五种抗震结构体系 (SFRS),即特殊弯矩坐标系(SMF)、中间弯矩坐标系(IMF)、普通弯矩坐标系(OMF)、普通弯矩坐标系(OCBF)和特殊弯矩坐标系(SCBF) )
- 腹板和翼缘宽厚比的延性验算
- 计算梁的稳定性支撑所需的强度和刚度
- 计算梁的稳定性支撑的最大间距
- 计算梁在铰处所需的支撑强度
- 计算柱子所需强度,可以选择忽略所有弯矩、剪力和扭矩以达到超强极限状态
- 计算柱和支撑的长细比
抗震验算的结果分为两部分: 杆件要求和连接要求。
在“抗震要求”中规定了抗弯和抗剪强度。 它们在'弯矩框架连接(按杆件)'选项卡中列出。 对于有支撑的框架,在“支撑连接”选项卡中列出了连接所需的抗拉强度和连接抗压强度。
用户可以在表格中查看计算过程。 在设计验算详细信息中可以清楚地显示公式和规范引用。
在杆件类型“阻尼器”中可以定义阻尼系数,弹簧常数和质量。 这种类型的杆件扩展了时程分析的可能性。
关于粘弹性,杆件类型“阻尼器”类似于 Kelvin-Foigt 模型,由阻尼元件和弹性弹簧(两者并联)组成。
程序中提供“2D | 铰”类型 | 计算图表。 在该表中绘制了荷载作用下非线性铰的响应。
在进行 Pushover 分析和时程分析时,用户可以评估每个荷载步中铰的状态。
