问题
时程分析中是否可以考虑静态零位?
回复:
是的,在时程分析中可以考虑考虑静态零位置。 为此可以使用“平稳状态”功能(在线性模态分析中不可用)。通过该功能,您可以读取整个时程过程中存在的荷载工况或荷载组合中的条件。 其中包括变形,刚度修改和非线性状态。

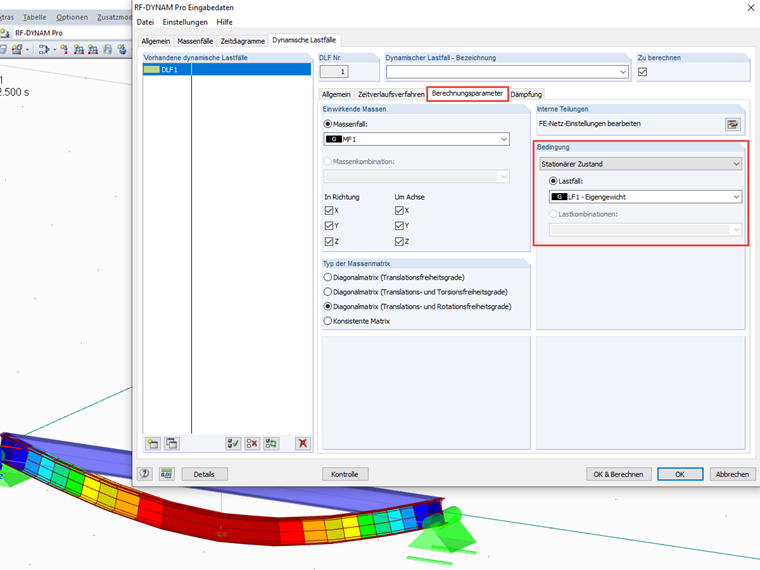

可以在附加模块RF-/DYNAM Pro中的“动力荷载工况”中的“计算参数”选项卡中激活该功能。
常见问题和解答 (FAQ)

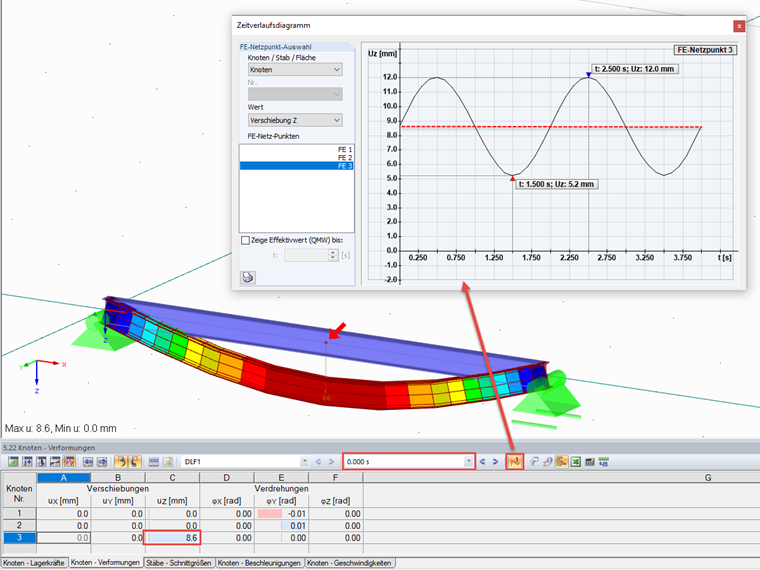

时程曲线非常适用于结果评估。 在所附的示例中将荷载工况1定义为固定状态。 在时间图中可以看到,变形绕在静态零位置位置附近的值进行振荡。
作者
Effler 女士负责我们客户动力分析产品的开发并提供技术支持。
