回复:
在建模玻璃板特别是中空玻璃板时,在RFEM中必须注意边界线,该边界线必须由四根线组成。

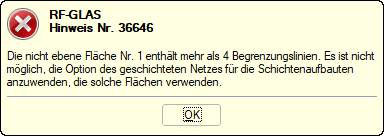

如果可能的话,请避免进行线划分的情况,因为此后无法继续进行计算。 在这种情况下,在计算之前将显示相应的警告消息。
如果在线上需要特殊的中间节点,那么创建时请确保它们不要划分原始线。

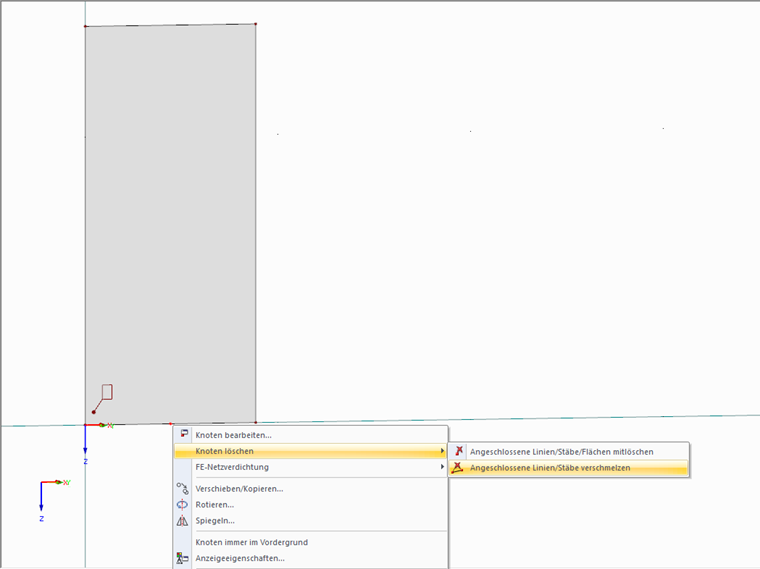

但是,如果以任何方式划分了线,则可以通过“删除节点并合并连接的杆件”命令恢复该结构。

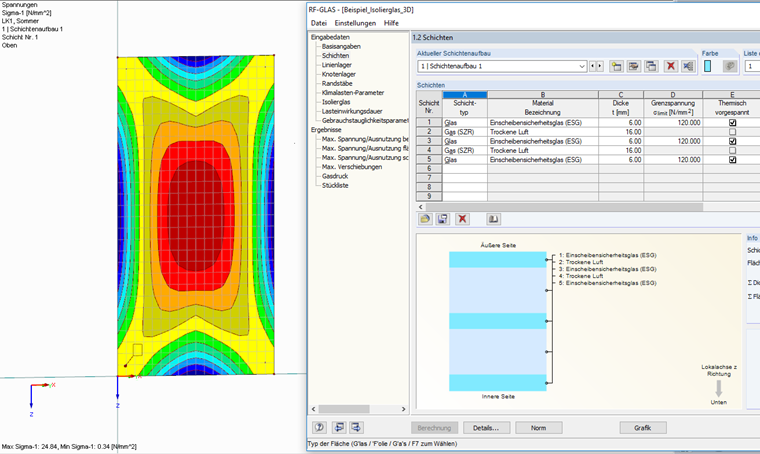

在特殊情况下,您可以停用在合成详细信息中的分层网格。 该选项特别适用于双曲面玻璃板。
