问题

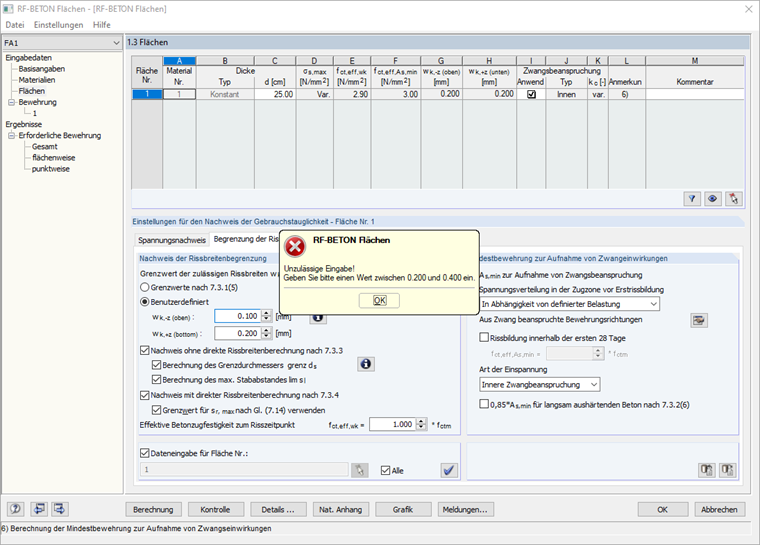

我想在 RF‑CONCRETE Surfaces 中设计一个宽度为 0.1 mm 的裂缝。 但是当输入“0.10 mm”作为极限值时,我收到一条错误消息,指出只能设计 0.2 到 0.4 mm 之间的值。
回复:
请通过极限直径“lim ds ”或杆件间距“lim sl ”停用“间接计算”。对于小于 0.20 mm 的裂缝宽度,只能按照 EN 1992-1-1 中 7.3.4 直接计算进行计算。
