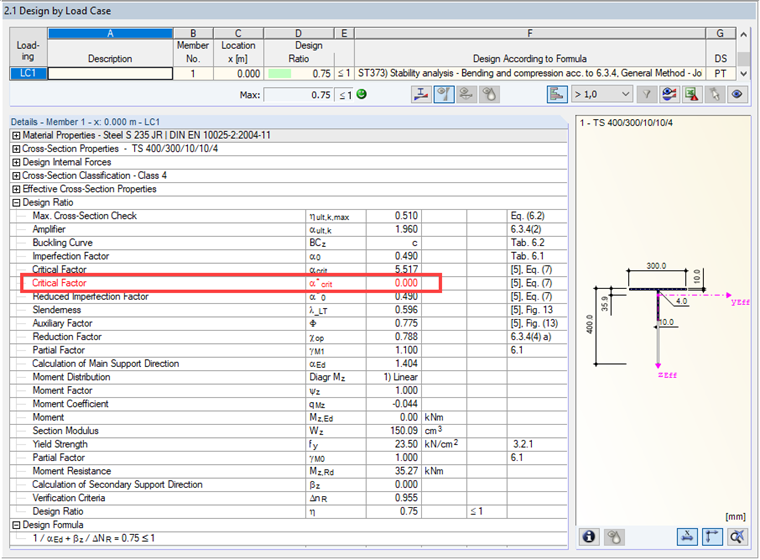

一点也不。 如果 alpha* crit 的值(无扭转刚度的临界屈曲值)显示为红色,即等于“0”,则表示缺陷系数没有减少(欧洲横向扭转屈曲线)。 使用缺陷系数的基本值。
问题
我根据一般方法 6.3.4 EN 1993-1-1 进行分析,并激活了附加功能“根据 Naumes 调整方法”。 临界系数 α*crit 显示为红色。 我应该担心吗?
回复:
