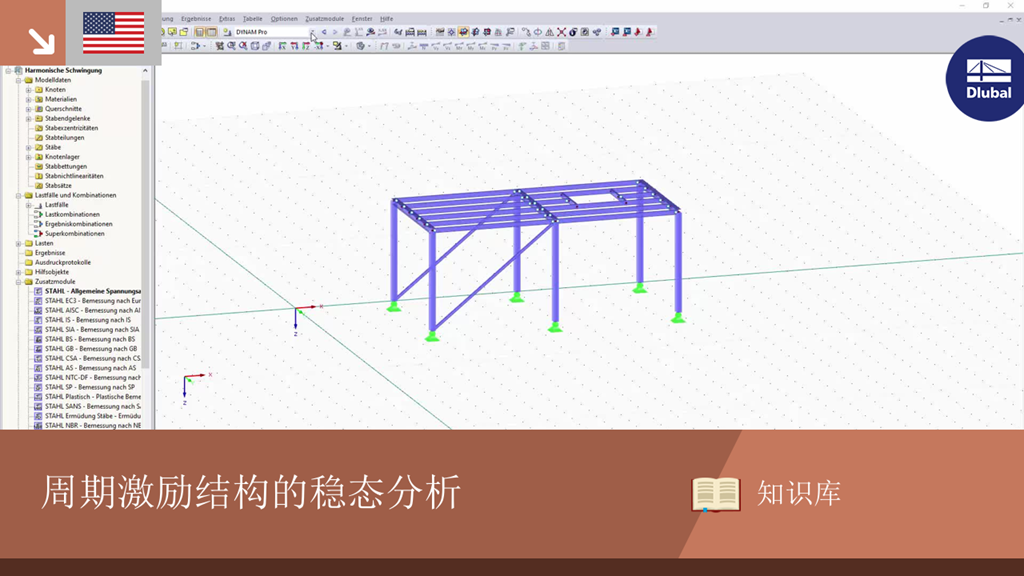

对于周期性激励的结构,其稳态可以通过附加模块 DYNAM Pro - 强迫振动进行模态分析来确定。 如果只关注结构的稳态,那么这是一个优势。 运动方程组没有完整的解,而是只显示一个特殊的解决方案。
您有什么问题想问的吗?
Mit RF-/DYNAM Pro Ersatzlasten ist es möglich, eine Ersatzlastberechnung anhand des multimodalen Antwortspektren-Verfahrens zu durchzuführen. Im dargestellten Beispiel wurde dies für einen Mehrmassenschwinger durchgeführt.
Mit Hilfe der Modalanalyse in DYNAM Pro - Erzwungene Schwingungen kann für periodisch angeregte Strukturen die stationäre Systemantwort ermittelt werden. Das ist von Vorteil, wenn nur der eingeschwungene Zustand der Struktur von Interesse ist. Anstatt der vollständigen Lösung der Bewegungsgleichung wird nur die spezielle Lösung ausgegeben.
Sowohl die Ermittlung von Eigenschwingungen als auch das Antwortspektrenverfahren werden stets an einem linearen System durchgeführt. Sind Nichtlinearitäten im System vorhanden, werden diese linearisiert und somit nicht berücksichtigt. Gerade Zugstäbe werden in der Praxis sehr häufig verwendet. Wie diese näherungsweise in einer dynamischen Analyse korrekt abgebildet werden können, soll in diesem Beitrag gezeigt werden.
当重力荷载作用在结构上时,会发生侧向位移。 当重力继续作用在构件侧向位置上时,会产生次要的倾覆弯矩。 这种效应也称为 "P-Delta (Δ)"。 Sec. ASCE 7-16 中的 12.9.1.6 和 NBC 2015 的注释规定了在模态反应谱分析过程中应考虑 P-Delta 效应的情况。
- 可以设计五种抗震结构体系 (SFRS),即特殊弯矩坐标系(SMF)、中间弯矩坐标系(IMF)、普通弯矩坐标系(OMF)、普通弯矩坐标系(OCBF)和特殊弯矩坐标系(SCBF) )
- 腹板和翼缘宽厚比的延性验算
- 计算梁的稳定性支撑所需的强度和刚度
- 计算梁的稳定性支撑的最大间距
- 计算梁在铰处所需的支撑强度
- 计算柱子所需强度,可以选择忽略所有弯矩、剪力和扭矩以达到超强极限状态
- 计算柱和支撑的长细比
抗震验算的结果分为两部分: 杆件要求和连接要求。
在“抗震要求”中规定了抗弯和抗剪强度。 它们在'弯矩框架连接(按杆件)'选项卡中列出。 对于有支撑的框架,在“支撑连接”选项卡中列出了连接所需的抗拉强度和连接抗压强度。
用户可以在表格中查看计算过程。 在设计验算详细信息中可以清楚地显示公式和规范引用。
在杆件类型“阻尼器”中可以定义阻尼系数,弹簧常数和质量。 这种类型的杆件扩展了时程分析的可能性。
关于粘弹性,杆件类型“阻尼器”类似于 Kelvin-Foigt 模型,由阻尼元件和弹性弹簧(两者并联)组成。
程序中提供“2D | 铰”类型 | 计算图表。 在该表中绘制了荷载作用下非线性铰的响应。
在进行 Pushover 分析和时程分析时,用户可以评估每个荷载步中铰的状态。
