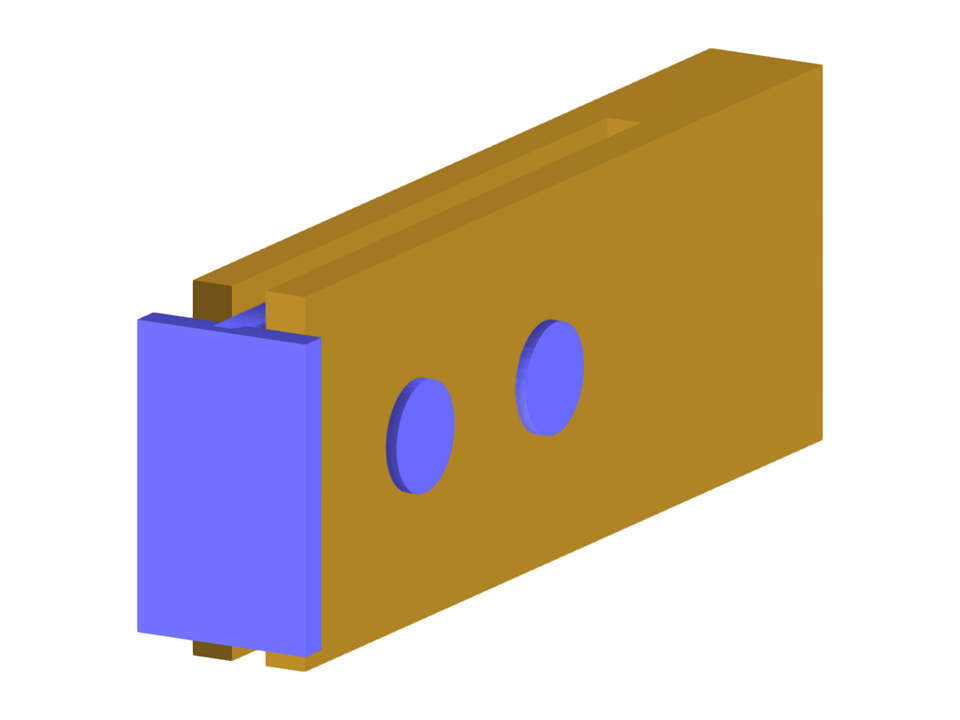

木拉杆和金属板的连接几何形状,通过钢螺栓连接。
模型由德儒巴技术团队创建。 在德儒巴网站上也可以下载该模型的参数化块。
要下载的文件包含一个参数化的块模型(文件类型*.rf6)。
钢木结构连接
块参数可动态编辑 | |
节点数目: | 44 |
线的数目 | 56 |
杆件数目: | 4 |
面的数目: | 27 |
实体数目 | 1 |
荷载工况数目 | 1 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 0,057 t |
翘曲区域尺寸 | 0.830 x 0.300 x 0.150 m |
