人行钢结构桥梁的参数化设计,包括主柱和主梁截面的参数化设置。
- 模型由德儒巴工程团队创建。 在德儒巴网站上也可以下载模型的参数化块。
要下载的文件包含一个参数化的块模型(文件类型*.rf6)。

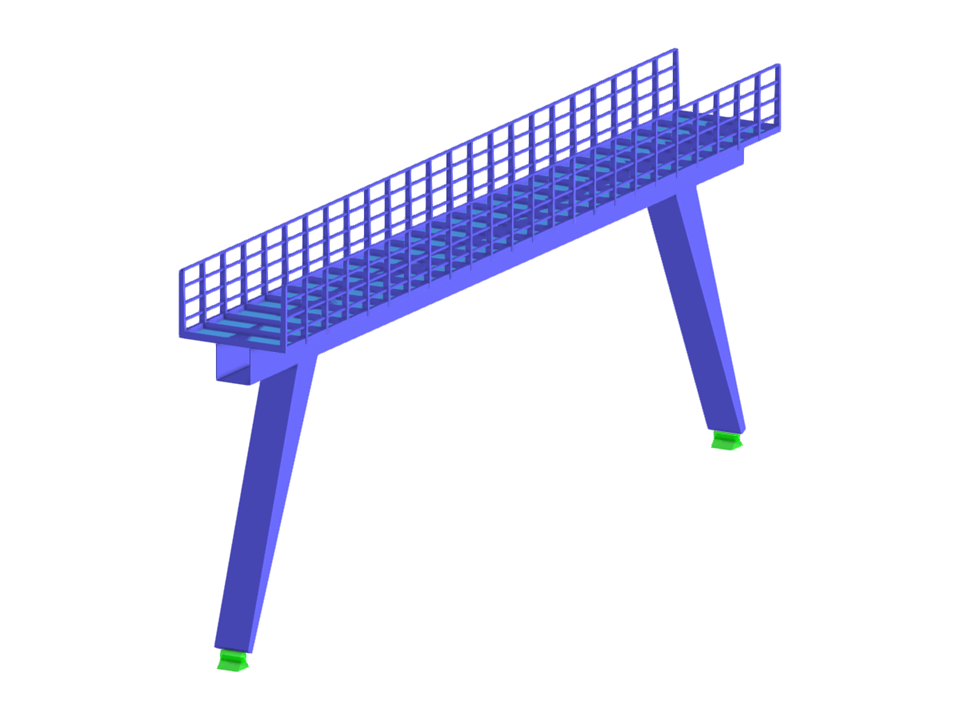

钢结构人行桥
块参数可动态编辑 | |
节点数目: | 302 |
线的数目 | 343 |
杆件数目: | 343 |
面的数目: | 1 |
实体数目 | 0 |
荷载工况数目 | 1 |
荷载组合数目 | 2 |
结果组合数目 | 0 |
总重量 | 11,758 t |
翘曲区域尺寸 | 20.000 x 7.800 x 2.400 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
