在这里下载钢筋混凝土多层建筑模型,然后使用有限元结构分析软件 RFEM 打开。

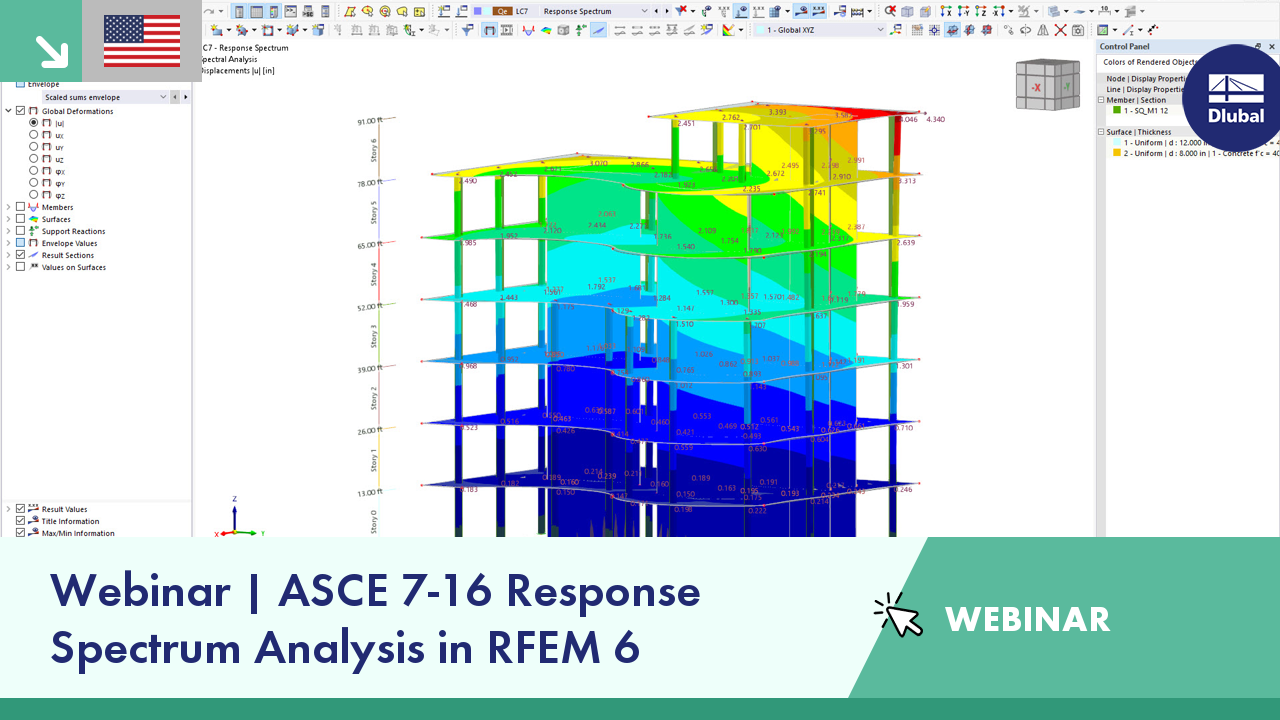

在 2022 年 5 月 5 日的'ASCE 7-16 RFEM 6 中的反应谱分析'网络课堂中使用了该模型(英语)。
多层钢筋混凝土结构建筑 | ASCE 7-16
节点数目: | 250 |
线的数目 | 273 |
杆件数目: | 115 |
面的数目: | 53 |
实体数目 | 0 |
荷载工况数目 | 7 |
荷载组合数目 | 1 |
结果组合数目 | 2 |
总重量 | 2587,751 t |
翘曲区域尺寸 | 21.336 x 27.737 x 25.908 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
在 RFEM 的设计模块{%https://www.dlubal.com/zh/products/add-ons-for-rfem-6-and-rstab-9/design/reinforced-concrete-design/concrete-design-members-and- 混凝土设计]]可以根据简化表格法(EN 1992-1-2,章节 5.4.2 以及表 5.8 和 5.9)对墙和天花板进行抗火验算部分为钢筋混凝土结构,
在“混凝土设计”模块中,您可以定义竖直抗冲切配筋。 在进行冲切设计时需要考虑这一点。
您有单柱截面或带角度的墙需要进行冲切验算吗?
没问题。 在 RFEM 6 中,您不仅可以对矩形和圆形截面,还可以对任何截面形状进行冲切设计。
在{%@https://www.dlubal.com/zh/products/add-ons-for-rfem-6-and-rstab-9/design/reinforced-concrete-design/concrete-design- members-and-surfaces通过模块]]可以根据欧洲规范 EN 1992-1-2 对柱(章节 5.3.2)和梁(章节 5.6)进行简化的抗火设计。
在简化的抗火验算时可以使用以下设计验算:
- 列: 根据表 5.2a 以及计算火灾时间公式 5.7 的矩形和圆形截面的最小截面尺寸
- 梁: 最小尺寸和间距按照表 5.5 和 5.6
确定抗火验算的内力有两种方法。
- 1 在这种情况下,偶然设计状况的内力直接包括在设计中。
- 2 常温时的内力乘以系数 Eta,fi (ηfi) 后进行折减,然后用于抗火验算。
此外,可以根据公式 4对轴距进行修正。 5.5.
