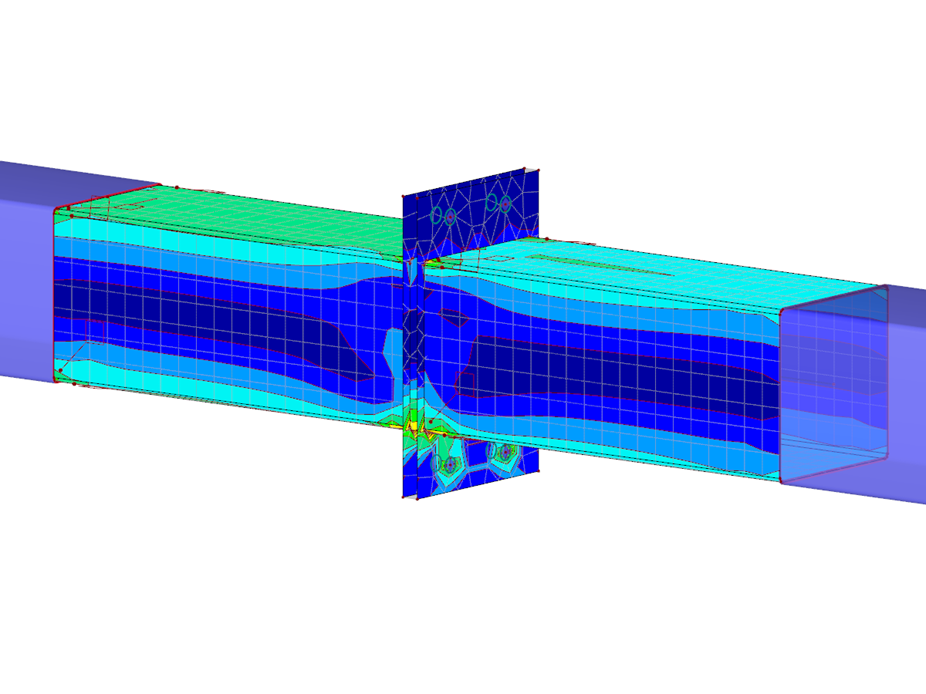

端板螺栓连接节点使用接触实体建模
节点数目: | 98 |
线的数目 | 87 |
杆件数目: | 8 |
面的数目: | 36 |
实体数目 | 1 |
荷载工况数目 | 1 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 0,194 t |
翘曲区域尺寸 | 6.000 x 0.340 x 0.220 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
