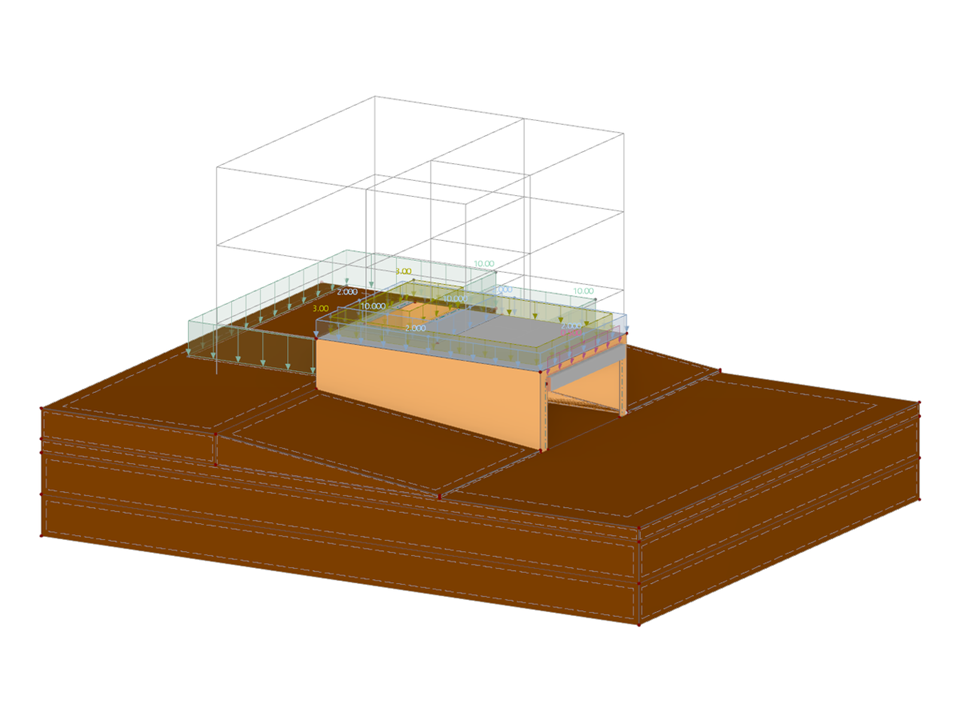

Гараж
| Количество узлов | 55 |
| Количество линий | 91 |
| Количество стержней | 3 |
| Количество поверхностей | 41 |
| Количество тел | 6 |
| Количество загружений | 2 |
| Количество сочетаний нагрузок | 9 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 3158,733 t |
| Размеры (метрические) | 24,000 x 6,420 x 19,500 m |
| Размеры (имперские) | 78.74 x 21.06 x 63.98 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
