Geração de cargas simples e rápida

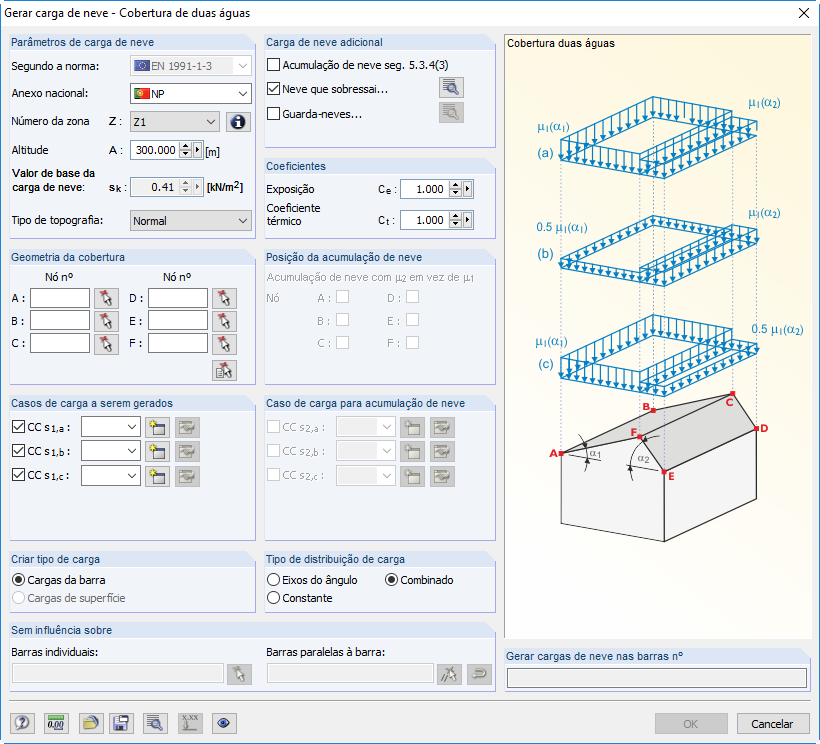

Gerador de cargas de neve
O gerador de cargas de neve permite gerar cargas de neve como cargas de barra ou de superfícies.
Cargas de neve adicionais, tais como acumulações de neve, neve que sobressai e guarda-neves podem também ser consideradas.
As seguintes normas estão à sua disposição:
- 1991-1-3 (incl. Anexos nacionais)
- DIN 1055-5
- CTE DB-SE-AE
- ASCE/SEI 7-16
Gerador de cargas de vento
É possível aplicar automaticamente cargas de vento nos seguintes elementos estruturais (opcionalmente com pressão interior em edifícios abertos) na forma de cargas de barra ou de superfície:
- Paredes verticais
- Coberturas planas
- Coberturas de uma água
- Coberturas de duas águas/coberturas invertidas
- Paredes verticais com cobertura
As seguintes normas podem ser selecionadas:
- 1991-1-3 (incl. Anexos nacionais)
- DIN 1055-4
- CTE DB-SE-AE
- ASCE/SEI 7-16
Geração de cargas de barra/linha a partir de cargas de superfície
As cargas de superfície podem ser transformadas automaticamente em cargas de barra ou de linha. Para tal, estão à disposição três opções:

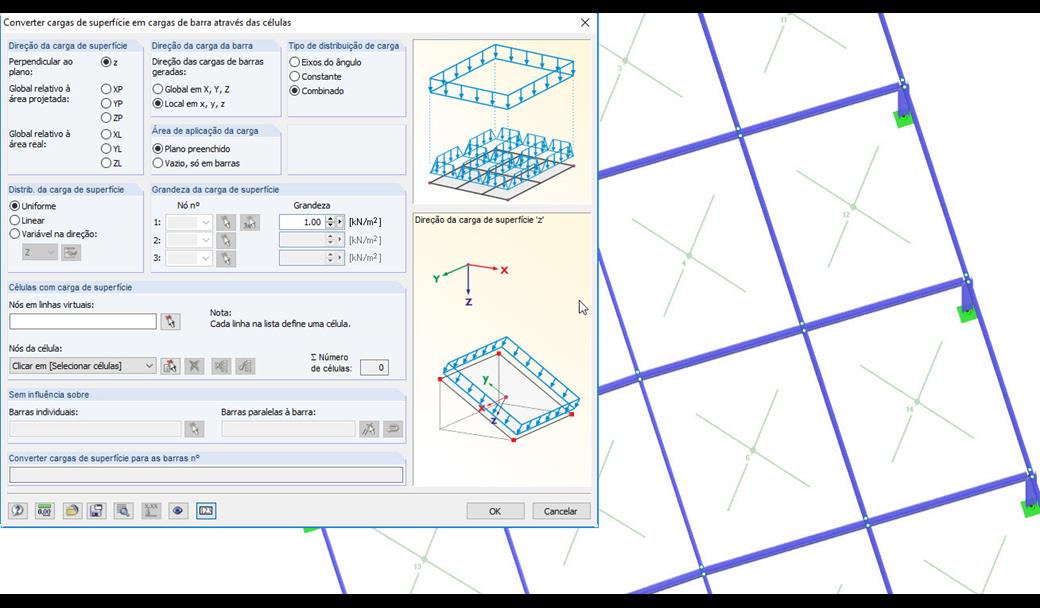

- Cargas de barra a partir de cargas de superfície através de um plano
- Cargas de barra a partir de cargas de superfície através de células
- Cargas de linha a partir de cargas de superfície em aberturas
Para as cargas de barra a partir de cargas de superfície, é necessário definir um plano através de nós de canto ou selecionar células no gráfico. A carga de superfície pode ser aplicada à superfície inteira ou só às superfícies efetivas ou projetadas das barras.
Para a função 'Cargas de linha a partir de cargas de superfície em aberturas', é selecionada a função correspondente.
Manual online do RFEM | Cargas de barra a partir de carga de superfície através do planoGerar cargas de barra a partir de carga de linha livre
Para modelos de barras puros, tais como grelhas de viga, pode definir cargas de linha livres (por exemplo, de correias transportadoras) e transferi-las proporcionalmente para barras.
Mais informaçãoGerar cargas de barra a partir de revestimentos

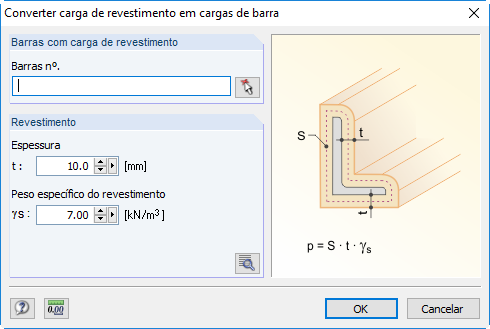

As cargas de revestimento podem ser criadas como cargas de barras a partir de, por exemplo, cargas de gelo, recobrimentos etc.
Para tal, só é necessário indicar a espessura e o peso específico do revestimento.
Manual do RFEM 5Gerar cargas a partir de movimentos acelerados

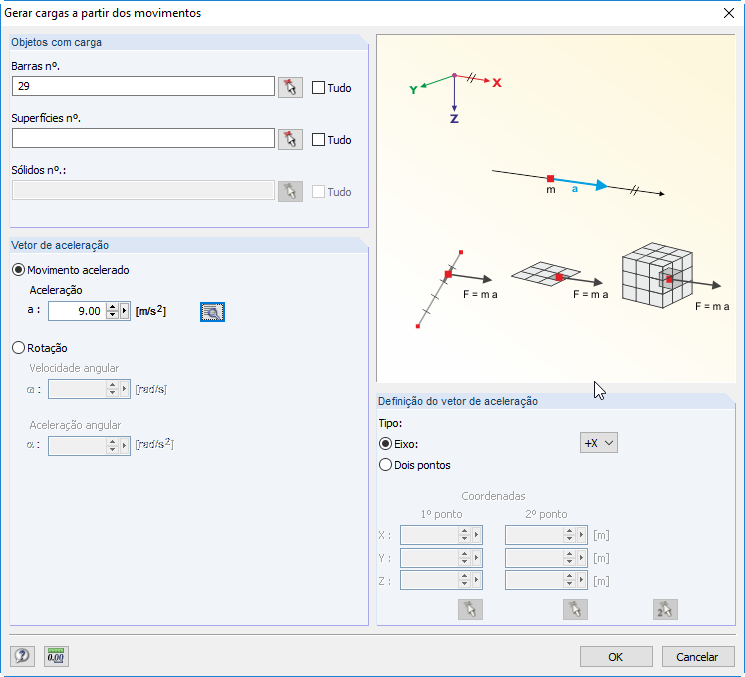

Este gerador cria cargas como resultado de uma aceleração ou rotação (por exemplo de gruas de torre), que actua em objectos específicos do modelo.
A massa é determinada a partir do peso próprio.
Mais informaçãoNo diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
- Dimensionamento de cinco tipos de sistemas resistentes a forças sísmicas (SFRS): )
- Verificação da ductilidade da relação largura-espessura para almas e banzos
- Cálculo da resistência e rigidez necessárias para o contraventamento de estabilidade de vigas
- Cálculo do espaçamento máximo para contraventamento de estabilidade de vigas
- Cálculo da resistência necessária nas articulações para o contraventamento de estabilidade de vigas
- Cálculo da resistência necessária do pilar com a opção de negligenciar todos os momentos fletores, corte e torção para o estado limite de sobrerresistência
- Verificação das relações de esbelteza para pilares e contraventamentos
O resultado do dimensionamento sísmico é categorizado em duas secções: requisitos das barras e requisitos das ligações.
Os "Requisitos sísmicos" incluem a resistência à flexão necessária e a resistência ao corte necessária da ligação viga-pilar para pórticos de momento. Estas estão listadas no separador 'Ligação de pórtico de momentos por barra'. Para pórticos reforçados, a resistência à tração necessária da ligação e a resistência à compressão necessária da ligação do contraventamento estão listadas no separador 'Ligação de contraventamento por barra'.
O programa fornece as verificações realizadas em tabelas. Os detalhes de dimensionamento mostram claramente as fórmulas e as referências à norma.
No módulo Dimensionamento de betão oferece a opção de realizar um dimensionamento sísmico de acordo com a norma AISC 341-16 para barras de aço.
Para este efeito, estão disponíveis cinco tipos de sistemas resistentes a forças sísmicas (SFRS).
