The attached model is a lattice tower with a height of about 230 ft, created in RSTAB 8. The model has been created by using the Tower add-on modules and by using customized user-defined bracing.
Wind loading was created according to EN 1991‑1‑4 without ice (wind speed 130 kph).
Load cases / combination / design conducted as per EN 1993 / CEN
combinations are ULS/ SLS.
Author: Bashar Seraphim

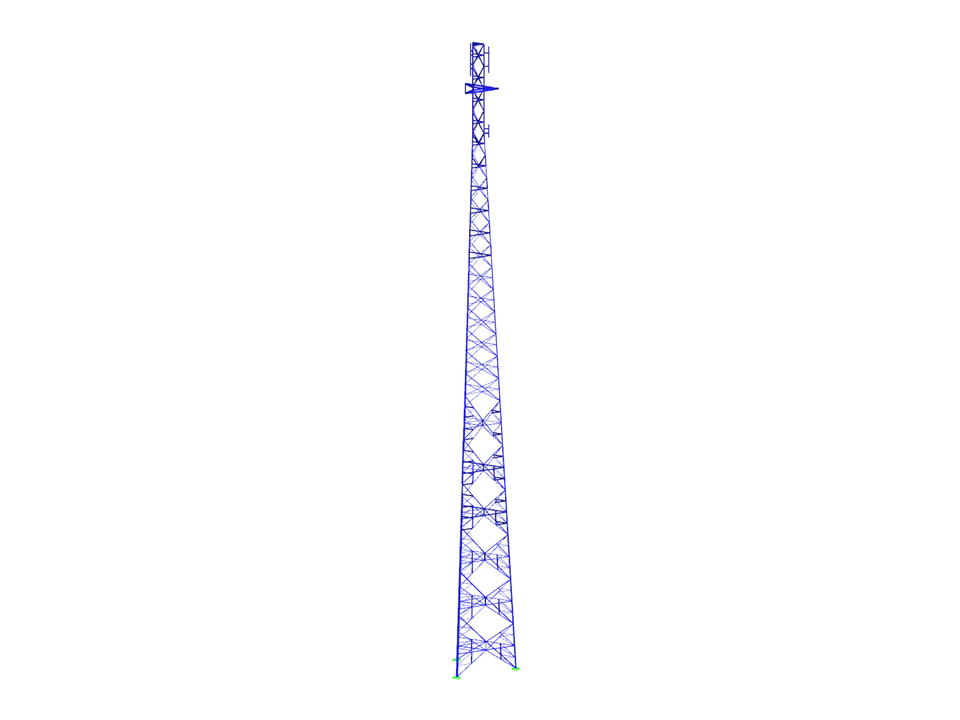

Torre triangulada
Número de nós | 380 |
Número de barras | 915 |
Número de casos de carga | 7 |
Número de combinações de cargas | 21 |
Número de combinações de resultados | 2 |
Peso total | 11,481 t |
Dimensões | 7,900 x 6,909 x 70,250 m |
Versão do programa | 8.27.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
