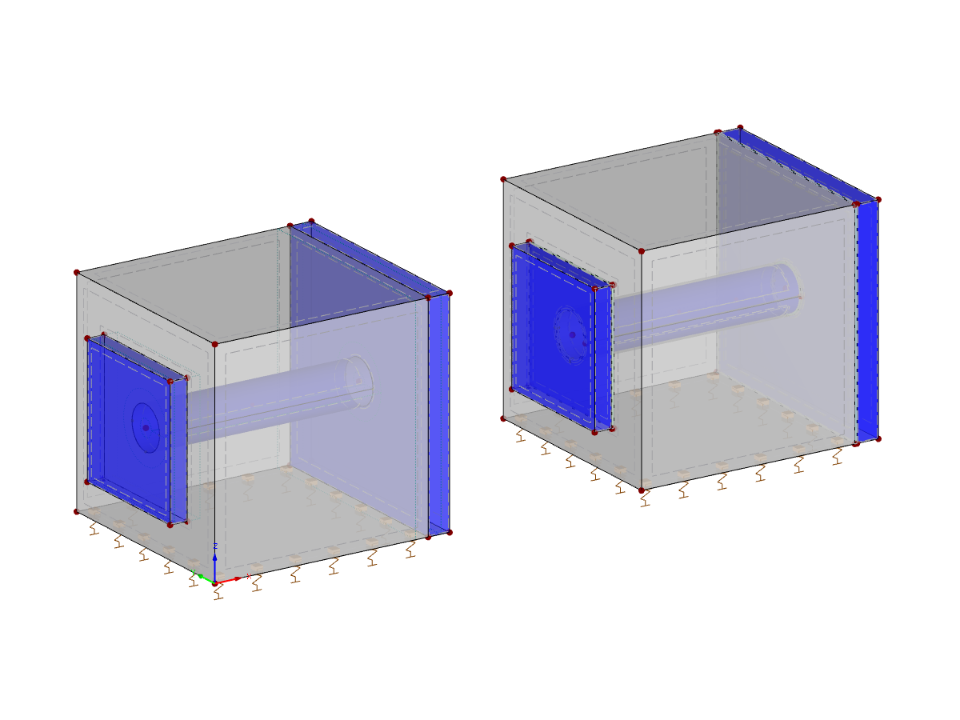

Bloco de betão com elemento de pré -esforço
Número de nós | 96 |
Número de linhas | 108 |
Número de superfícies | 58 |
Número de sólidos | 7 |
Número de casos de carga | 2 |
Peso total | 7,236 t |
Dimensões | 3,244 x 1,000 x 1,000 m |
Versão do programa | 5.27.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
