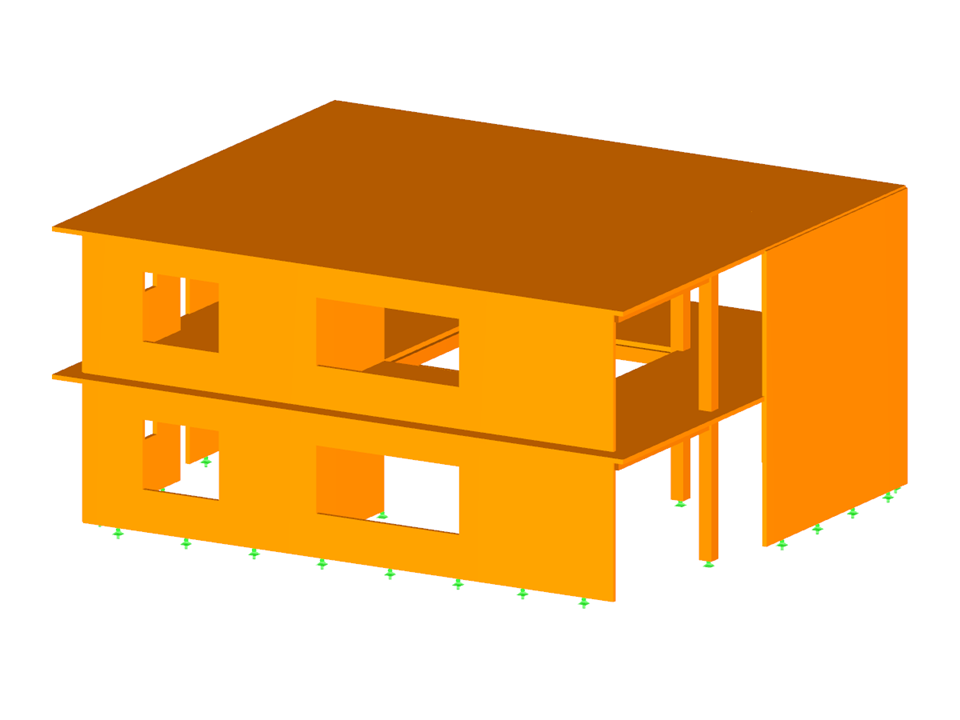

Estrutura de madeira laminada cruzada modelada no RFEM. O seminário web na ligação abaixo demonstra o fluxo de trabalho de dimensionamento segundo a norma CSA O86:14 utilizando o módulo adicional RF-Laminate.
Estrutura laminada colada de acordo com CSA O86: 14
Número de nós | 98 |
Número de linhas | 155 |
Número de barras | 13 |
Número de superfícies | 39 |
Número de casos de carga | 4 |
Número de combinações de cargas | 14 |
Número de combinações de resultados | 2 |
Peso total | 28,657 t |
Dimensões | 15,219 x 12,719 x 6,635 m |
Versão do programa | 5.23.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
No módulo adicional RF-LAMINATE do RFEM, é possível verificar tensões de corte de torção na sobreposição de valores de secção líquidos e brutos. A verificação é efetuada respetivamente em separado para as direções x e y. Na análise, são verificados os carregamentos dos pontos de cruzamento das placas de madeira laminada cruzada.
- Verificações gerais de tensões
- Saída gráfica e numérica das tensões e das relações de cálculo completamente integradas no RFEM
- Dimensionamento flexível com diferentes composições de camadas
- Alta eficiência devido ao reduzido número de dados de entrada necessário
- Flexibilidade devido às opções de configuração detalhadas para as bases do cálculo e a extensão do cálculo
- Com base no modelo de material selecionado e das camadas contidas no mesmo, é gerada uma matriz de rigidez geral local da superfície no RFEM. Estão disponíveis os seguintes modelos de materiais:
- Ortotrópico
- Isotrópico
- Definido pelo utilizador
- Híbrido (para combinações de modelos de materiais)
- Opção para guardar estruturas de camadas frequentemente utilizadas numa base de dados
- Determinação de tensões de base, de corte e equivalentes
- Além disso, para as tensões de base, o RF-LAMINATE apresenta também as tensões de acordo com a DIN EN 1995-1-1, assim como a interação dessas tensões na tabela de resultados.
- Verificação de tensões para elementos estruturais de todo o tipo de forma
- Tensões equivalentes calculadas de acordo com diferentes métodos:
- Hipótese de alteração da forma (von Mises)
- Teoria de tensão de corte máxima (Tresca)
- Critério de tensão principal máxima (Rankine)
- Critério de deformação principal (Bach)
- Cálculo das tensões de corte transversais de acordo com Mindlin, Kirchhoff ou especificações definidas pelo utilizador
- Verificação do estado limite de utilização por comprovação dos deslocamentos de superfície
- Especificações definidas pelo utilizador para deformações limite
- Possibilidade de considerar acoplamentos de camadas
- Resultados detalhados dos componentes e relações de tensões individuais em tabelas e gráficos
- Saída de tensões para cada camada no modelo
- Lista de partes das superfícies dimensionadas
- Possibilidade de acoplamentos de camadas sem corte
Com o tipo de espessura "Painel de viga", é possível modelar elementos de painel de madeira no espaço 3D. Basta definir a geometria da superfície e os elementos de painel de madeira são gerados através de uma estrutura barra-superfície interna que inclui a simulação da flexibilidade da ligação.
O modelo do edifício é calculado em duas fases:
- Cálculo 3D global do modelo completo, no qual os pisos são modelados como um plano (diafragma) rígido ou como uma laje de flexão
- Cálculo 2D local dos pisos individuais
Os resultados de pilares e paredes do cálculo 3D e os resultados dos pisos do cálculo 2D são combinados num único modelo após o cálculo. Isto significa que não é necessário alternar entre o modelo 3D e os modelos 2D individuais dos pisos. O utilizador trabalha apenas com um modelo, poupando, assim, tempo precioso e evitando possíveis erros na troca de dados manual entre o modelo 3D e os modelos 2D dos pisos individuais.
As superfícies verticais no modelo podem ser divididas em paredes de corte e vigas-parede. O programa gera automaticamente barras de resultados internos a partir destes objetos de parede, para que possam depois ser utilizadas de acordo com a norma desejada no módulo Dimensionamento de betão.
