Manual online do RFEM | 4.4 Superfícies

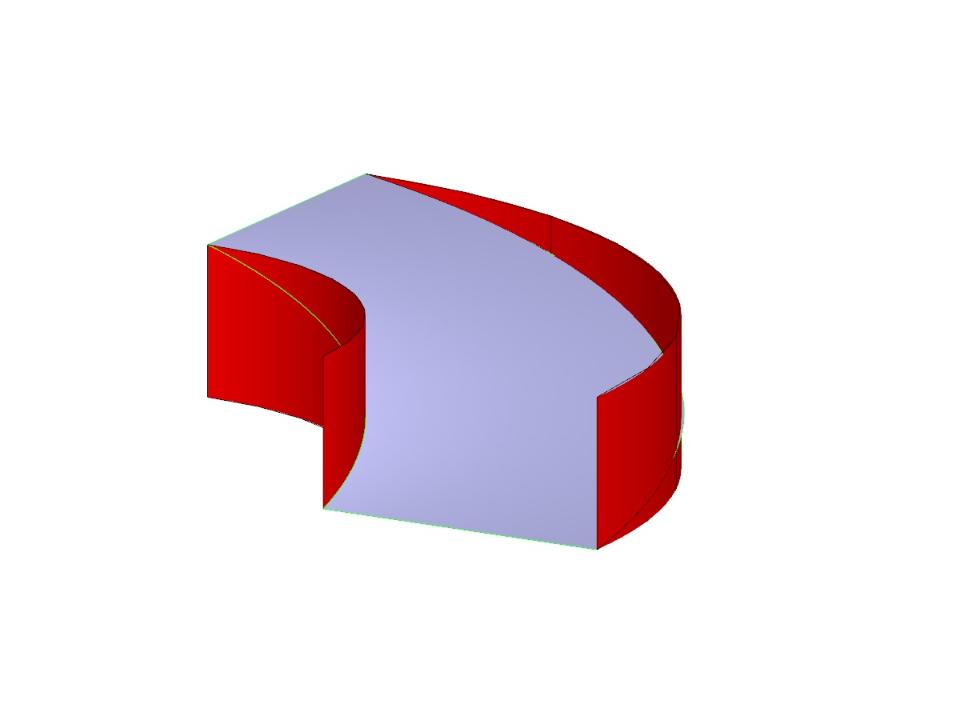

Uma membrana é esticada através de um pré-esforço isotrópico entre dois raios de dois cilindros concêntricos que não se encontram num plano paralelo ao eixo vertical. Encontre um helicoide, ou seja, a forma mínima final para esta membrana e determine a superfície da membrana resultante. Para isso, é utilizado o módulo adicional RF-FORM-FINDING. As deformações elásticas não são consideradas no RF-FORM-FINDING nem na solução analítica, contudo o peso próprio também não é considerado neste exemplo.
Exemplo de verificação 000208 | 1
| Número de nós | 32 |
| Número de linhas | 15 |
| Número de superfícies | 3 |
| Número de casos de carga | 1 |
| Peso total | 0,001 t |
| Dimensões | 1,472 x 1,474 x 0,729 m |
| Versão do programa | 5.18.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
