Análise de rigidez

É aconselhável calcular o rigidez da ligação em vez de realizar o dimensionamento da configuração do estado limite último: A classificação e a correspondente rigidez da ligação têm um efeito sobre os esforços internos do modelo, os quais, por sua vez, afetam as tensões da ligação de aço.

Análise de rigidez

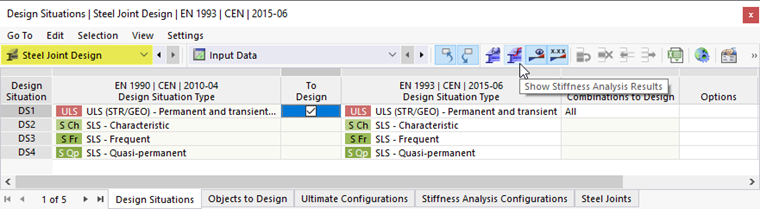

O cálculo da rigidez da ligação S_j,ini pode ser iniciado independentemente da verificação do ULS. Para iniciar essa parte do cálculo, clique no Botão na barra de ferramentas da tabela.

Abre uma pequena janela, onde é apresentado o progresso do cálculo.

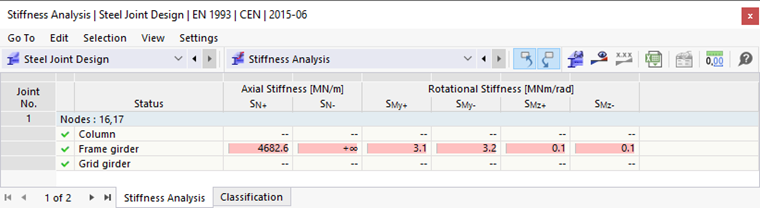

Assim que o cálculo estiver concluído, os resultados são apresentados na tabela "Análise de rigidez".

A rigidez axial e a rigidez rotacional estão listadas para o componente 'Viga de pórtico' porque o cálculo foi definido apenas para esse componente (ver Selecionar esforços internos para a análise de rigidez imagem). Esses valores representam a rigidez da ligação devido ao seu dimensionamento construtivo (chapas de extremidade, parafusos, soldaduras).

Muda para a tabela Classificação.

Esta tabela apresenta a "Classificação" da ligação. É baseada nos resultados da rigidez e nos valores limite dados nas colunas 'Contornos da classificação'. Como os dois nós estão classificados como "Semi-rígido", o modelo deve ser ajustado: A viga de pórtico foi definida sem articulações de barra. Este modelo representa uma ligação rígida ao pilar em vez de uma ligação semi-rígida.

Para uma aplicação precisa dos valores de rigidez no próximo passo, clique no botão botão na barra de ferramentas da tabela para ajustar as unidades.

Selecione a opção kNm/rad na lista de unidades para "Rigidez à rotação". Em seguida, clique em OK.

Aplicação dos resultados da análise de rigidez no modelo

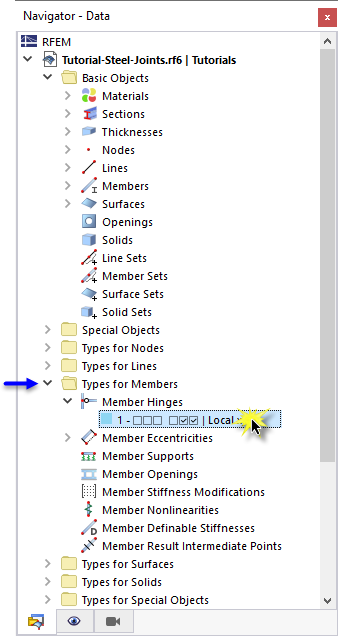

Para aplicar as constantes de mola da ligação semirrígida à viga de pórtico, é necessário um novo tipo de articulação de barra. Abra a categoria Tipos para barras no "Navegador – Dados". De seguida, abra os tipos de Articulações de barra e faça duplo clique sobre o tipo de articulação n.º 1

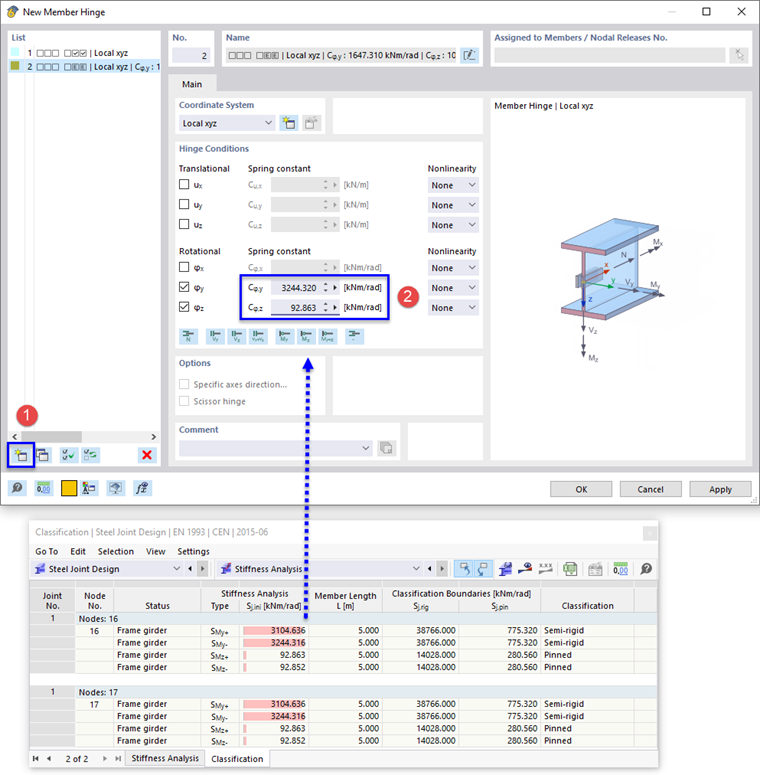

Na caixa de diálogo 'Editar articulação de barra', clique no botão (1) para definir um novo tipo de articulação. De seguida, introduz os valores das constantes da mola de acordo com a tabela "Classificação" (2):

• C_{φ, y} = 3231,858 [kNm/rad] (o valor será arredondado)
• C_{φ, z} = 117,464 [kNm/rad]

Para C_{φ, y,} é aplicável o valor S_My, uma vez que existem momentos fletores negativos My , em ambas as extremidades da viga de pórtico. C_{φ, z} realmente não importa para o modelo porque não existem momentos M_z. O componente de translação u_x da articulação pode ser desprezado: A viga de pórtico tem forças de compressão e a rigidez axial à compressão é infinita (ver imagem Tabela "Análise de rigidez").

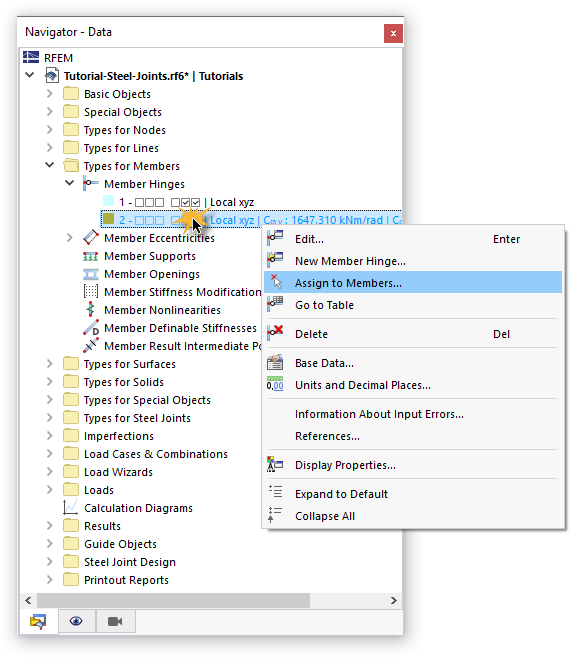

Clique em OK para fechar a caixa de diálogo. Para atribuir um novo tipo de articulação, clique com o botão direito do rato no correspondente elemento no "Navegador – Dados". De seguida, seleccione a opção Atribuir às barras no menu de atalho.

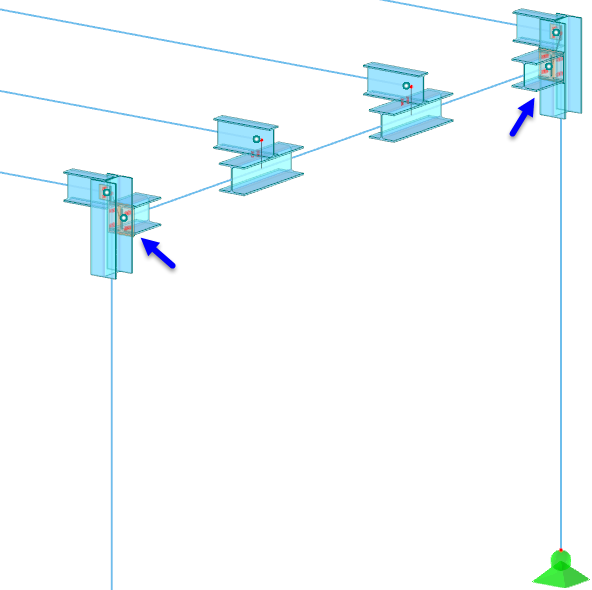

As barras são divididas graficamente em terços. Selecione as partes da viga de pórtico que estão ligadas aos pilares:

• Barra 4 - início (clique na parte junto ao pilar)
• Barra 11 - fim (clique na parte junto ao pilar)

Clique em OK na janela "Atribuição das barras" para atribuir as articulações.

Impacto nos momentos

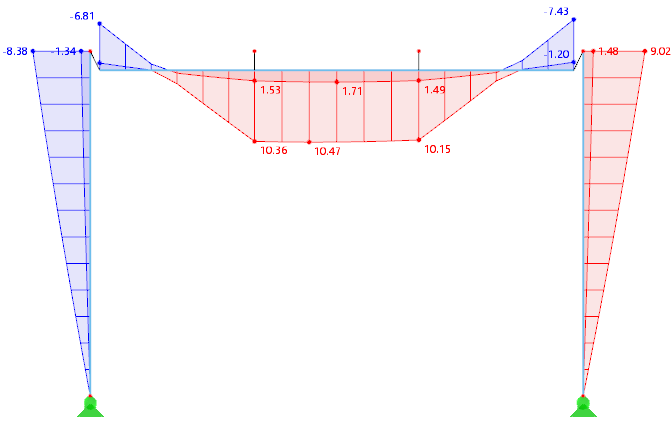

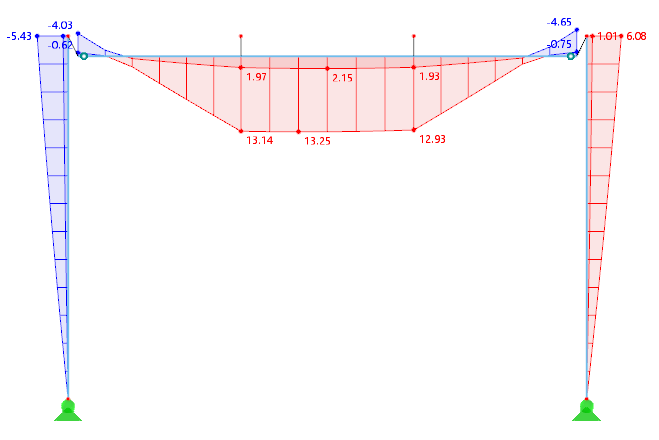

A consideração da rigidez inicial através das articulações de barra resulta numa distribuição alterada dos momentos para o pórtico e os pilares. Os momentos_My na ligação são significativamente reduzidos, enquanto no vão interior são aumentados devido à redistribuição. As imagens a seguir, apenas para sua informação, mostram as diferenças.
