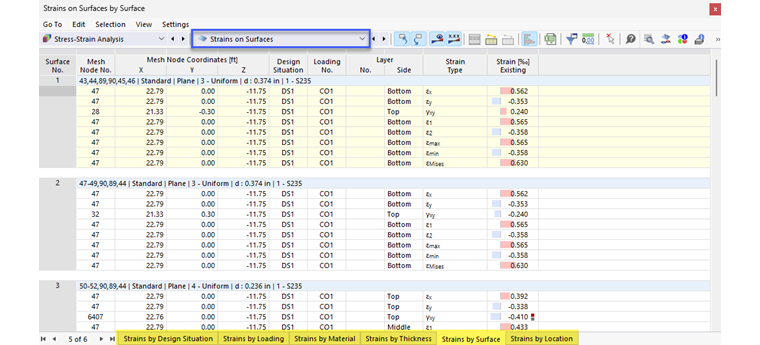

As tabelas de resultados da categoria Deformações nas superfícies contêm os valores dos resultados das deformações determinadas.
As deformações da superfície são ordenadas nos separadores de acordo com o seguinte critério:
- Cargas (situações de dimensionamento, combinações de carga)
- Propriedades da superfície (material, espessura)
- Objetos (superfícies, pontos da malha de EF)
Atribuído à superfície nº
Para cada tipo de deformação, a coluna apresenta o número da superfície para a qual se encontra disponível o maior valor.
Nó de malha nº
Esta coluna exibe o número do nó da malha de EF para o qual foi determinada a extensão máxima.
Coordenadas do nó da malha
As coordenadas globais X, Y e Z dos nós da malha de EF são apresentadas em três colunas.
Situação de dimensionamento
Esta coluna indica o número da {%>
Carga
Esta coluna exibe os números das combinações de carga ou de resultados que são determinantes para a respectiva tensão.
Camada nº/lado
Se tiver definido uma superfície através de elementos de camada utilizando a seção {%>
Para o valor máximo de cada tipo de deformação, o programa apresenta a posição na secção da superfície ou camada onde ocorre a deformação: Superior, No meio ou inferior.
Tipo de deformação
Esta coluna lista os tipos de deformação que pode definir para o Configurações de superfície tipos de barra.
Deformação existente
O RFEM mostra a deformação existente para cada tipo de deformação.
deformação | Plástico disponível/limite
Para superfícies com o modelo de material {%>
Relação da deformação plástica η
Para materiais plásticos, a última coluna apresenta as relações de deformação relacionadas com o valor limite. O grau de utilização é expressa através do comprimento da barra colorida.
