Dimensionamento de conjuntos de barras segundo o Eurocódigo 3
Ao dimensionar um conjunto de barras no STEEL EC3, não consigo definir comprimentos efetivos. Estou a fazer algo errado?
Resposta:
Além da verificação de estabilidade de acordo com a secção 6.3.1 a secção 6.3.3 da EN 1993-1-1 (método da barra equivalente), o módulo adicional RF-/STEEL EC3 fornece o método geral de acordo com a secção 6.3.4 da EN 1993-1-1. Este último também pode ser ampliado com as seguintes opções:
Para o dimensionamento de conjuntos de barras de acordo com o método geral , existe uma janela disponível em "1.7 Apoios nodais - Conjuntos de barras", onde os apoios nodais são apresentados graficamente no conjunto de barras. Desta forma, o método geral é um complemento útil para os outros formatos de dimensionamento. Isto já ficou comprovado, sobretudo, no dimensionamento de secções variáveis. Com este método, não é necessário introduzir comprimentos efetivos.

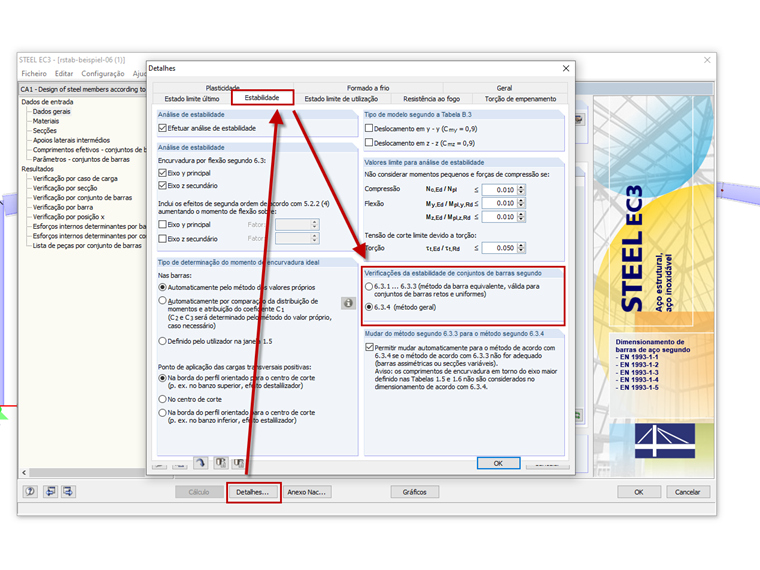

Nos "Detalhes" do módulo adicional, pode selecionar o método que pretende utilizar para os conjuntos de barras no separador "Estabilidade" (ver Figura 01).
O método da barra equivalente pode ser utilizado apenas para conjuntos de barras retos com uma secção uniforme - não para juntas de secção variável. Por isso, para barras com uma secção variável, deve ser utilizado o método geral predefinido.
