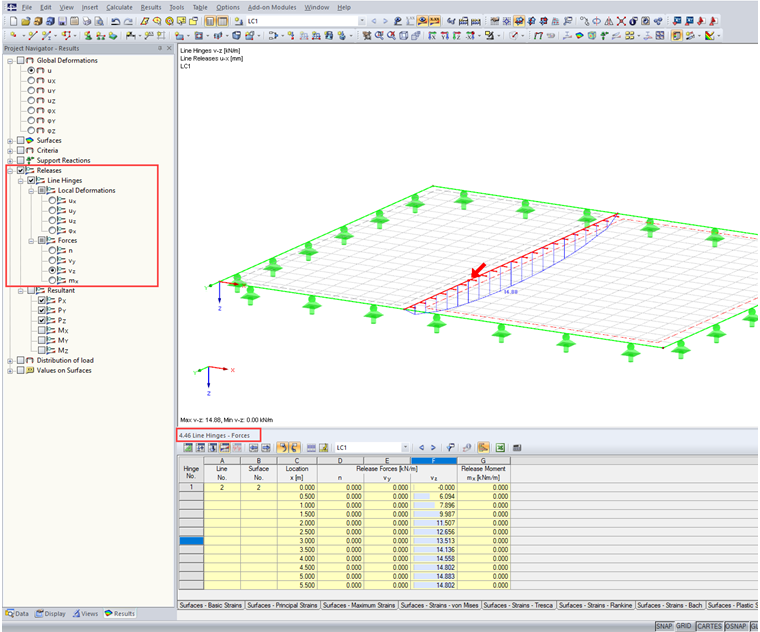

- Avaliação gráfica dos resultados: Em "Libertações" no navegador de resultados, é possível visualizar várias forças e deformações das libertações de linha no gráfico.
- Apresentação dos resultados em tabelas: Para a avaliação tabular dos resultados, estão disponíveis as tabelas "4.45 Articulações de linhas - Deformações" e "4.46 Articulações de linhas - Forças".
- Avaliação através de diagramas de resultados: Pode utilizar o menu de atalho para visualizar o diagrama de resultados das articulações de linha.
Pergunta
Quais são as possibilidades para a avaliação de resultados de articulações de linha?
