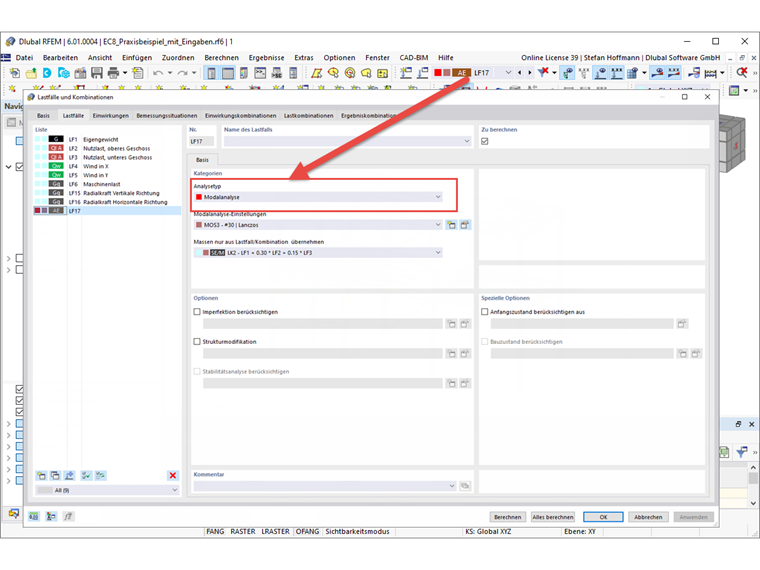

Aby wyświetlić kształty drgań własnych w analizie dynamicznej, należy utworzyć przypadek obciążenia typu Analiza modalna i określić w nim ustawienia dla analizy modalnej.

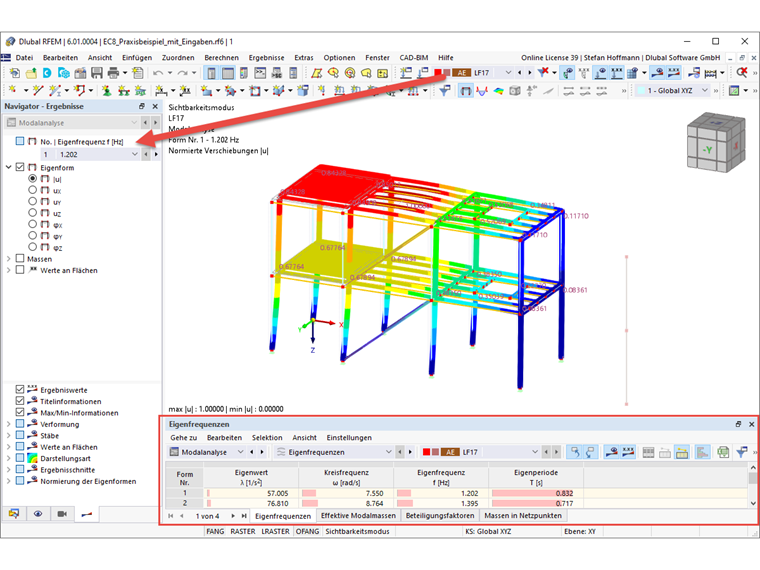

Po zakończeniu obliczeń można ocenić uzyskane wyniki w nawigatorze Wyniki. W tabeli można również znaleźć dalsze informacje.
Funkcja produktu
Funkcja produktu
Wynik obliczeń sejsmicznych jest podzielony na dwie sekcje: wymagania dotyczące prętów i połączeń.
"Wymagania sejsmiczne" zawierają Wymaganą wytrzymałość na zginanie i Wymaganą wytrzymałość na ścinanie połączenia belka-słup dla ram sprężystych. Są one wyszczególnione w zakładce 'Połączenia ram momentowych według prętów'. W przypadku ram stężonych w zakładce 'Połączenie stężone według pręta' podawana jest Wymagana wytrzymałość połączenia na rozciąganie oraz Wymagana wytrzymałość połączenia na ściskanie stężeń.
Przeprowadzone kontrole obliczeń są przedstawiane w tabelach. W szczegółach kontroli obliczeń w przejrzysty sposób przedstawione są wzory i odniesienia do normy.
Korzystając z typu pręta "Tłumik", można zdefiniować współczynnik tłumienia, stałą sprężystości i masę. Ten typ pręta rozszerza możliwości Analizy historii czasowej.
Jeśli chodzi o lepkosprężystość, typ pręta "Tłumik" przypomina model Kelvina-Voigta, który składa się z elementu tłumiącego oraz elastycznej sprężyny (połączonych równolegle).
Dla wykresów obliczeń dostępny jest "2D | | Przegub”. Wykresy zwolnień pokazują reakcję przegubu w sytuacjach obciążeniowych.
W przypadku obliczeń z kilkoma sytuacjami obciążenia, na przykład w przypadku analizy pushover i analizy historii czasowej, stan przegubu można ocenić w każdym kroku obciążenia.
