Przypadki obciążeń wyświetlane w kolorze czerwonym w wersji STEEL EC3
Dlaczego niektóre przypadki obciążeń są wyświetlane na czerwono w RF ‑ STEEL EC3?
Odpowiedź:

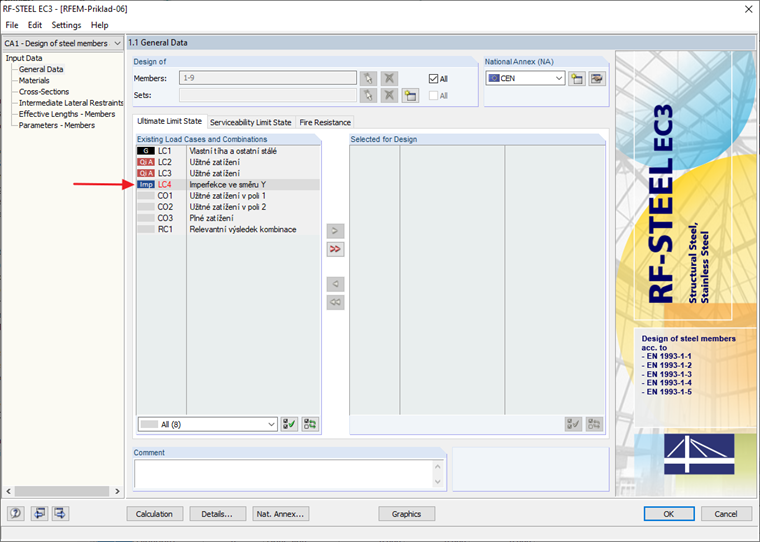

Przypadki obciążeń zaznaczone na czerwono, takie jak PO4 na rysunku, nie mogą być obliczane: Taki przypadek obciążenia nie zawiera żadnych obciążeń lub występują tylko imperfekcje. Podczas przenoszenia takiego przypadku pojawia się odpowiednie ostrzeżenie.
Czy mają Państwo jakieś pytania?
