Odpowiedź:

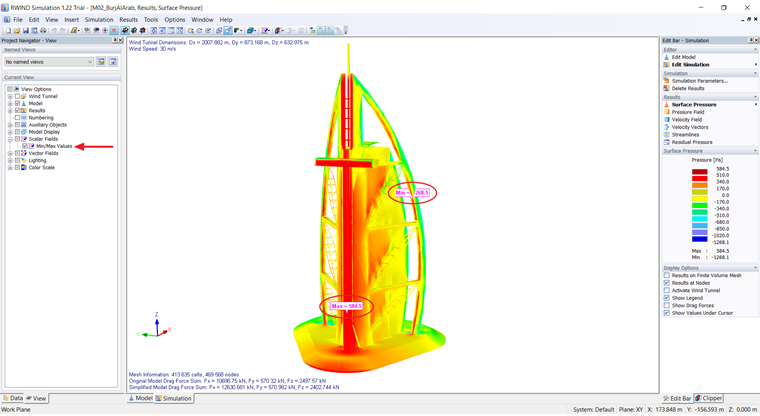

Program oferuje opcję "Wartości min./maks." w gałęzi "Pola skalarne" w nawigatorze Wyświetlić. Po zaznaczeniu tej opcji typy wyników- ciśnienie powierzchniowe

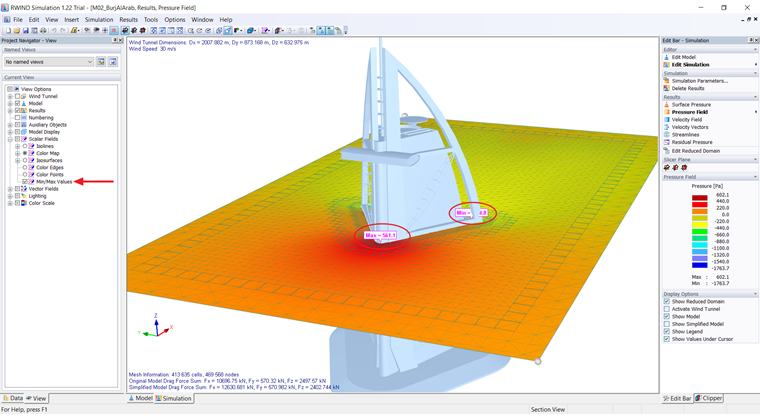

- Pole ciśnienia

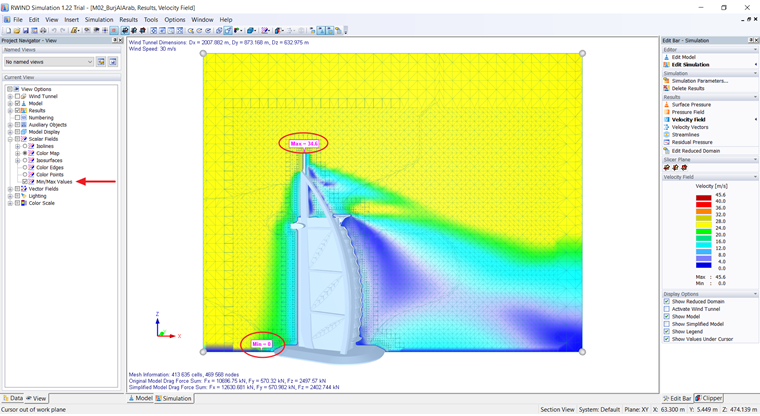

- Pole prędkości
Pytanie
W którym miejscu w RWIND Simulation mogę wyróżnić na modelu lokalizacje maksymalnych i minimalnych nacisków powierzchniowych?
