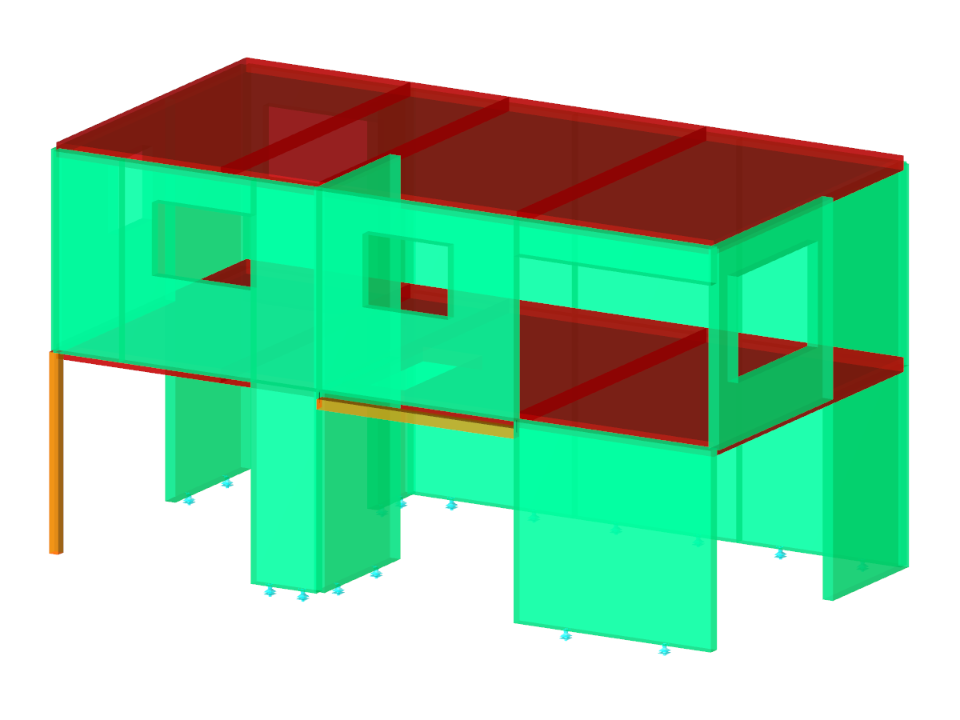

budynek drewniany
Liczba węzłów | 81 |
Liczba linii | 114 |
Liczba prętów | 2 |
Liczba powierzchni | 33 |
Ilość przypadków obciążenia | 5 |
Ilość KO | 41 |
Liczba kombinacji wyników | 4 |
Ciężar całkowity | 21,088 t |
Wymiary (metryczne) | 10,409 x 5,409 x 5,705 m |
Wymiary (imperialne) | 34.15 x 17.75 x 18.72 feet |
Wersja programu | 5.25.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
W programie RFEM płyta OSB jest dostępna w USA i Kanadzie. Parametry materiału zaczerpnięto z „Instrukcji projektowania paneli”.
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia.
„Płyta belkowa“ oferuje następujące korzyści:
- Możliwa jest okładzina jedno- i dwustronna
- Automatyczne obliczanie połączenia półsztywnego
- Blacha poszycia
- Okładzina zszywana
- Poszycie zdefiniowane przez użytkownika
- Przedstawienie w postaci całego geometrycznego obiektu 3D (rama, przewiązanie poprzeczne, słup, poszycie, zszywki) wraz z mimośrodem
- Uwzględnianie otworów za pomocą komórek powierzchni
- Wymiarowanie elementów konstrukcyjnych z wykorzystaniem rozszerzenia Projektowanie konstrukcji drewnianych
- Niezależnie od materiału (np. płyta gipsowo-kartonowa z profilami formowanymi na zimno i płyty gipsowo-włóknowe jako pokrycie)
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Konstrukcje nośne wymienione w Lignatec wydanie 32 "Drewno klejone krzyżowo z produkcji szwajcarskiej"
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
