W tym rozdziale opisano, w jaki sposób można tworzyć stropy i zarządzać nimi.

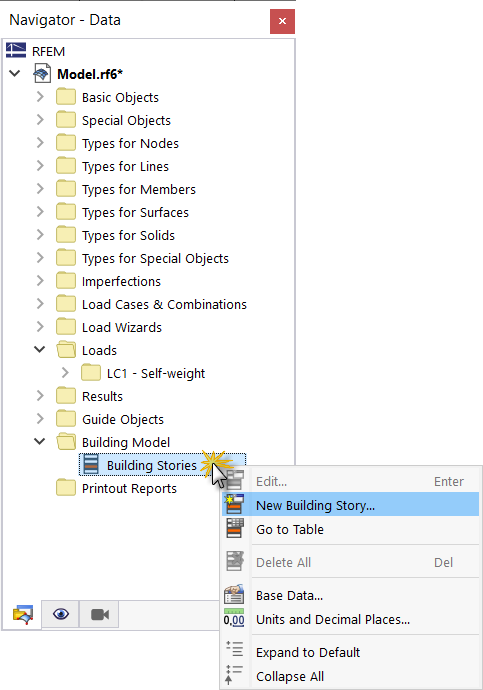

Jeżeli w podstawowych danych modelu aktywowany jest dodatkowy model budynku , można utworzyć nową kondygnację budynku w Nawigatorze - Dane w kategorii ' Model budynku '. Aby otworzyć menu kontekstowe, należy kliknąć prawym przyciskiem myszy wpis Kondygnacje budynku.
Otworzy się okno dialogowe 'Kondygnacje budynku', w którym można zdefiniować poszczególne kondygnacje.
Wymiar kondygnacji
Wysokość kondygnacji można wprowadzić ręcznie lub zdefiniować graficznie w modelu za pomocą klawisza .
Opcje globalne
Dla każdej kondygnacji możliwe są dodatkowe specyfikacje, które można przedefiniować lub zmodyfikować w tym oknie dialogowym. Poszczególne opcje są wyjaśnione w rozdziale Opcje globalne .
Informacje | Analityczne i sieciowe
W tej sekcji można znaleźć szczegółowe informacje na temat podłogi wybranej z 'listy' po lewej stronie. W lewej kolumnie wartości podane są informacje analityczne dotyczące kondygnacji, w prawej informacje, które zostały obliczone na podstawie siatki ES.
Okno graficzne
W prawym oknie dialogowym można wyświetlić statyczny szkic wysokości kondygnacji oraz dynamiczny obraz aktualnej kondygnacji w 3D. Za pomocą przycisku można przełączać się między dwiema opcjami wyświetlania. W widoku 3D w programie RFEM dostępne są standardowe opcje sterowania grafiką.
