Pregunta
¿Cómo visualizo algunos resultados de todos los casos de carga en el informe, pero sólo otros resultados de los casos de carga seleccionados?
Respuesta:

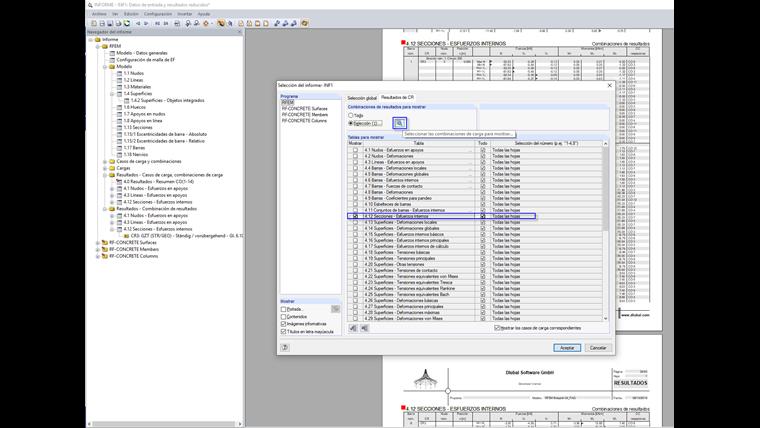

En la selección del informe general, es posible definir los casos de carga que se mostrarán, pero solo para todos los tipos de resultados. Sin embargo, a veces es razonable diferenciar esta configuración según el tipo de resultado (por ejemplo, esfuerzos en el apoyo de todos los casos de carga, los esfuerzos internos resultantes sólo se deben mostrar por los casos de carga determinantes).

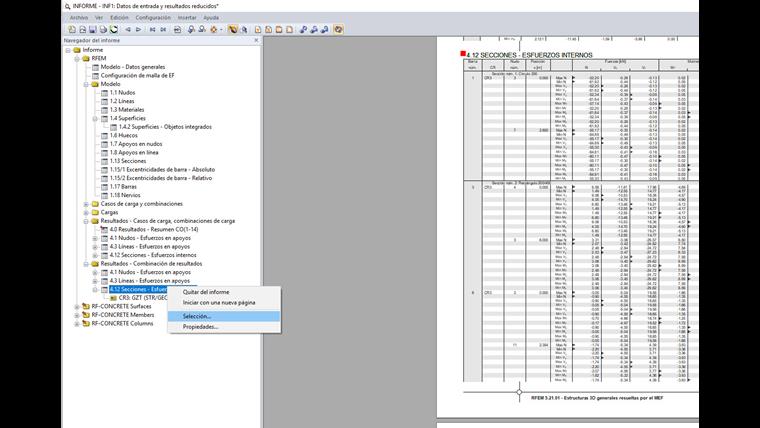

Por un lado, esto se puede configurar con la selección especial por tipo de resultado (clic con el botón secundario en la entrada correspondiente del árbol de navegación).
Preguntas frecuentes (FAQ)

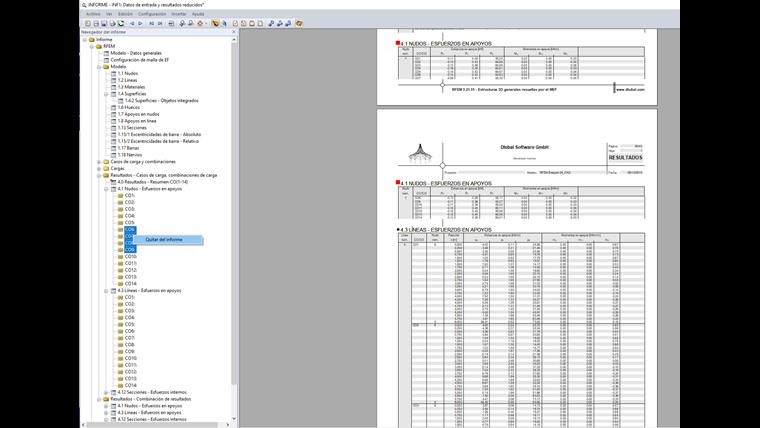

Por otro lado, todos los casos de carga pueden permanecer seleccionados en la selección general, y todos los resultados de los casos de carga innecesarios por lo tanto se eliminan manualmente desde el árbol de navegación.
Esta selección manual se puede sobreescribir en la configuración global. Aquí aparece la opción correspondiente "Quitar del informe".
