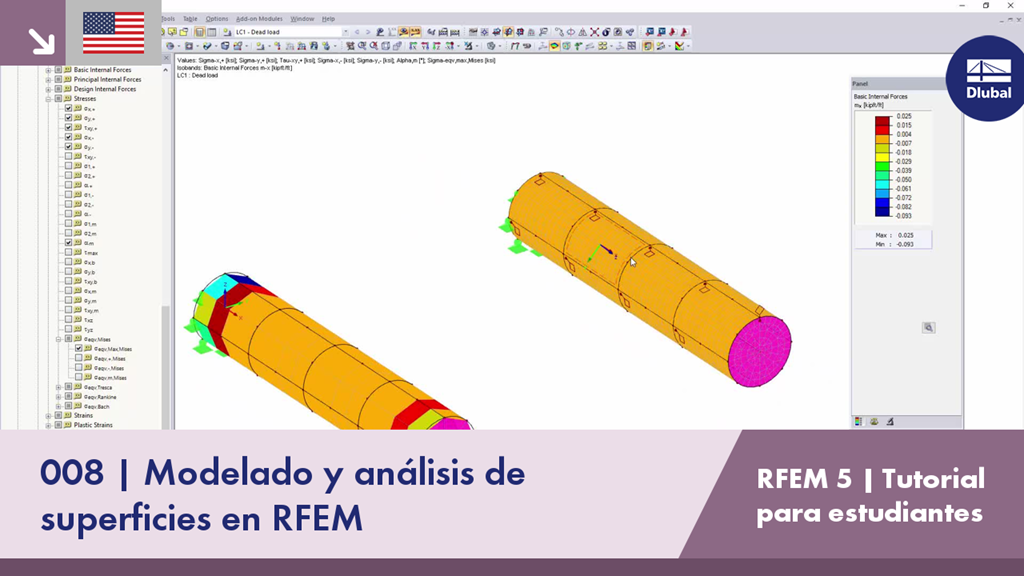

Este octavo vídeo tutorial corto cubre cómo modelar un tubo de hormigón a partir de una superficie y analizar los resultados en RFEM. Este tubo está hecho de hormigón y se apoya en el extremo en voladizo.
Tutorial de RFEM 5 para estudiantes | 008 Modelado y análisis de superficies en RFEM
¿Tiene alguna pregunta?
2024-08-01
Seminario web
2024-10-23
Formación en línea
2024-10-30
Formación en línea
Duración: 03:03:00 min
Preguntas frecuentes (FAQ)
Duración: 00:00:06 min
Duración: 02:50:31 min
Preguntas frecuentes (FAQ)
Duración: 00:01:27 min
Duración: 00:14:49 min
Duración: 01:14:23 min
Duración: 03:03:34 min
Duración: 00:07:36 min
Duración: 00:09:09 min
In RF-/FUND Pro hat der Anwender die Möglichkeit, den Anteil der entlastenden Bodenpressungen mittels des Faktors kred frei zu wählen.
En RF-/FOUNDATION Pro, también puede considerar el recubrimiento de hormigón para la cimentación según EN 1992-1-1.
RFEM 5 le permite usar muchas no linealidades diferentes para diseñar un modelo. En el siguiente texto, miramos un ejemplo del uso de la no linealidad de la barra de "deslizamiento". El ejemplo es un modelo simplificado de una alcantarilla de hormigón con una vista en planta cuadrada.
Según el número 631 de DAfStb (Comité alemán de hormigón armado), capítulo 2.4, el comportamiento estructural de los techos cambia si se interrumpe su apoyo continuo mediante muros en las zonas de los huecos. Dependiendo de la longitud del área del hueco y del espesor de la placa, se necesitan medidas con respecto al análisis del techo en el área del hueco.
¿Tiene secciones de pilares individuales o geometrías de muros angulares y necesita un cálculo de la resistencia a punzonamiento para ellos?
No hay ningún problema. En RFEM 6, puede realizar el cálculo de la resistencia a punzonamiento no solo para secciones rectangulares y circulares, sino también para cualquier forma de sección.
En el El complemento '''Cálculo de hormigón''' ''' proporciona la opción de realizar el cálculo simplificado de la resistencia al fuego según EN 1992-1-2 para pilares (capítulo 5.3.2) y vigas (capítulo 5.6).
Las siguientes comprobaciones de diseño están disponibles para el cálculo simplificado de la resistencia al fuego:
- Pilares: Dimensiones mínimas de la sección para secciones rectangulares y circulares según la tabla 5.2a, así como la ecuación 5.7 para el cálculo del tiempo de exposición al fuego
- Vigas: Dimensiones mínimas y distancias entre centros según la tabla 5.5 y la tabla 5.6
Puede determinar los esfuerzos internos para el cálculo de la resistencia al fuego según dos métodos.
- 1 Los esfuerzos internos de la situación de proyecto accidental se incluyen directamente en el cálculo.
- 2 Los esfuerzos internos del cálculo a temperatura normal se reducen mediante el factor Eta,fi (ηfi) y luego se utilizan en el cálculo de la resistencia al fuego.
Además, es posible modificar la distancia entre ejes según la ecuación 5.5.
Con el complemento Cálculo de hormigón, puede realizar el cálculo frente a la fatiga de barras y superficies según EN 1992-1-1, capítulo 6.8.
Para el cálculo frente a la fatiga, se pueden seleccionar opcionalmente dos métodos o niveles de cálculo en las configuraciones de cálculo:
- Nivel de cálculo 1: Criterio simplificado según 6.8.6 y 6.8.7(2): El criterio simplificado se realiza para combinaciones de acciones frecuentes según EN 1992-1-1, capítulo 6.8.6 (2), y EN 1990, ec. (6.15b) con las cargas de tráfico relevantes en el estado de servicio. Se verifica una carrera de tensión máxima según 6.8.6 para la armadura pasiva. La tensión de compresión del hormigón se determina por medio de la tensión admisible superior e inferior según 6.8.7(2).
- Nivel de cálculo 2: Cálculo de la tensión de daño equivalente según 6.8.5 y 6.8.7(1) (cálculo simplificado frente a la fatiga): El cálculo utilizando carreras de tensiones de daño equivalente se realiza para la combinación de fatiga según EN 1992-1-1, capítulo 6.8.3, ecuación (6.69) con la acción cíclica Qfat definida específicamente.
El complemento Cálculo de hormigón le permite realizar el cálculo sísmico de barras de hormigón armado según el Eurocódigo 8. Esto incluye, entre otras cosas, las siguientes funcionalidades:
- Configuraciones de cálculo sísmico
- Diferenciación de las clases de ductilidad DCL, DCM y DCH
- Opción para transferir el factor de comportamiento de un análisis dinámico
- Comprobación del valor límite para el factor de comportamiento
- Comprobaciones de diseño por capacidad de "Pilar fuerte - viga débil"
- Detalle y reglas particulares para el coeficiente de ductilidad en curvaturas
- Detalle y reglas particulares para la ductilidad local
¿Los modelos y presentaciones del Info Day 2018 están disponibles de forma gratuita? ¿Me pueden enviar?
En RF -CONCRETE Surfaces, obtengo una gran cantidad de armadura en relación con un brazo de palanca que es casi nulo. ¿Cçomo se crea un brazo mecánico tan pequeño de esfuerzos internos?
Al convertir de la definición manual de las áreas de armadura a la disposición automática de la armadura según la Ventana 1.4, el resultado del cálculo de la deformación difiere, aunque la armadura básica no se ha modificado. ¿Cuál es el motivo de este cambio?
¿Por qué obtengo un área discontinua en la distribución de esfuerzos internos? En el área de la línea con apoyo, se visualiza el esfuerzo cortante VEd como un salto, lo que no parece plausible.
Obtengo resultados diferentes al comparar el análisis de deformaciones en los módulos adicionales RF-CONCRETE y otro programa de cálculo. ¿Cuál puede ser el motivo?
¿Cuál es la mejor manera de considerar el hormigón reforzado con fibras de acero en el software de análisis estructural RFEM 5?
