Simulation einer aussteifenden Scheibe in RSTAB

Die Modellierung von flächigen Bauteilen wie Scheiben ist generell nur in RFEM möglich. Ist es in einem bestimmten Fall erforderlich, die aussteifende Wirkung einer Scheibe zu definieren, so kann dies auch in RSTAB simuliert werden.

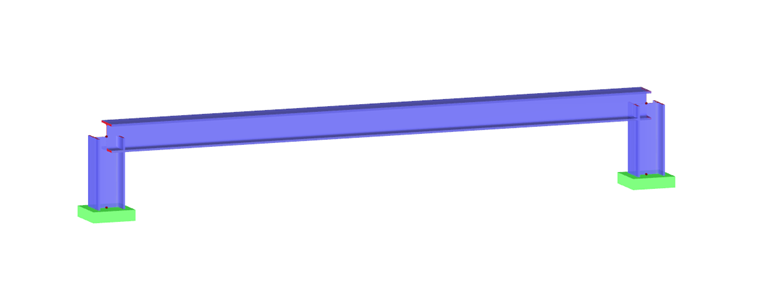

Bild 01 zeigt einen Rahmen, welcher durch ein Blech ausgesteift werden soll.

1 Auszusteifender Rahmen

Da Stäbe in RSTAB die einzig möglichen Bauteile sind, erfolgt auch die Simulation des Blechs mittels Stäben.

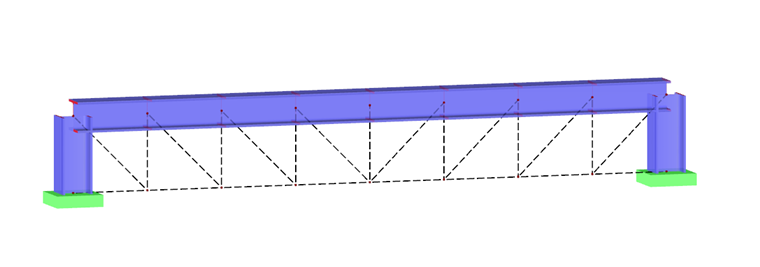

Zunächst muss entschieden werden, an welchen Stellen der Rahmen gehalten werden soll. Dort sind jeweils Knoten einzufügen. Zum Einfügen von Knoten bietet es sich an, die jeweiligen Stäbe mittels der Funktion "Stab teilen" (Rechtsklick auf den Stab → "Stab teilen") gleichmäßig aufzuteilen. Zur Simulation einer aussteifenden starren Scheibe kann nun ein Fachwerk aus Starrstäben/Kopplungen modelliert werden.
