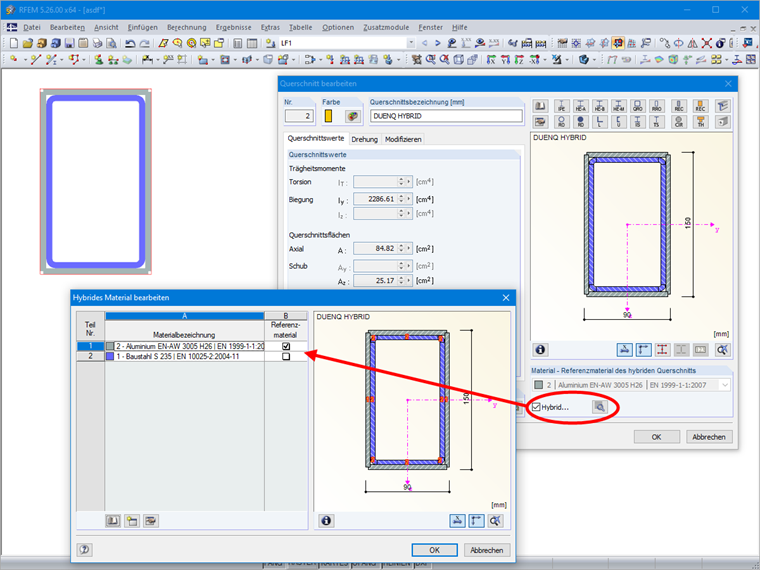

Daraufhin kann im Dialog "Querschnitt bearbeiten" für die Elemente ein beliebiges Material ausgewählt werden. Die Elemente werden dabei mit einer Nummer versehen, mit welcher die Zuordnung erfolgt. Mit Hilfe des Referenzmaterials werden anschließend die ideellen Querschnittskennwerte ermittelt. Diese Möglichkeit dient alleine zur Berücksichtigung der Steifigkeit. Eine Bemessung in den Zusatzmodulen ist nicht möglich.
