Glättungsbereiche zur Ergebnisauswertung einfügen

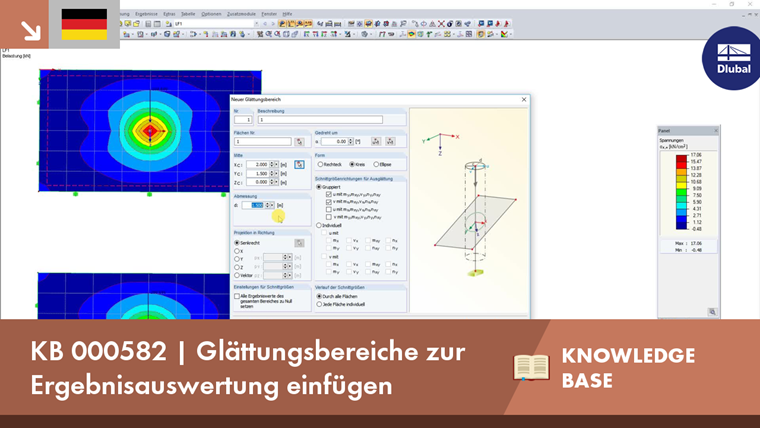

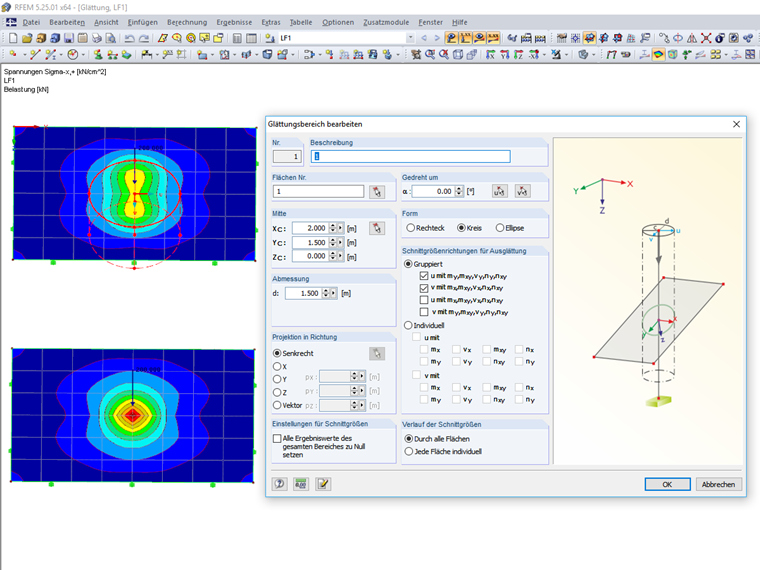

RFEM 5 bietet im Menü "Ergebnisse" → "Neuer Glättungsbereich" die Option einen Glättungsbereich zu definieren. Dabei kann zwischen einer rechteckigen, kreisförmigen oder elliptischen Form gewählt werden. Dieses Werkzeug kann beispielsweise verwendet werden, um Singularitäten durch Knotenlasten auf einen gewünschten Glättungsbereich zu "verschmieren".
