Antwort:

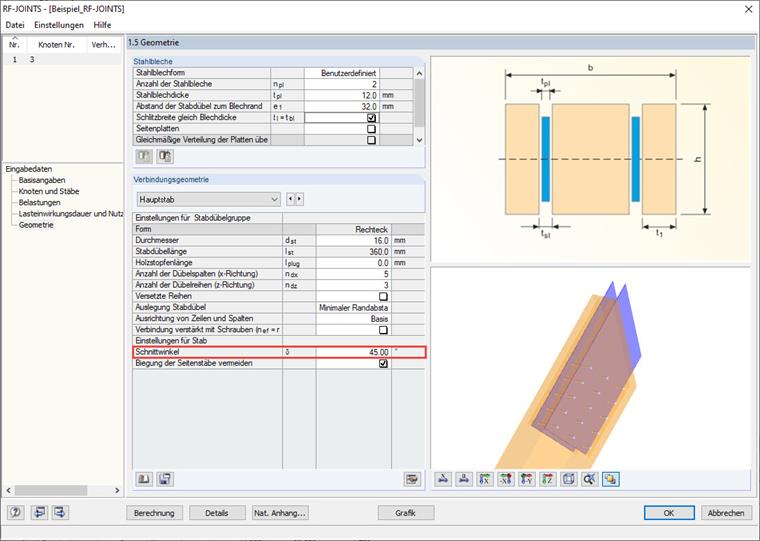

Beim Anschlusstyp "Nur Hauptstab" kann der Stab unter einem beliebigen Winkel angeschnitten werden. Der Schnittwinkel δ lässt sich bei den Geometrieeigenschaften anpassen (siehe Bild).
Frage
Kann ich den Schnittwinkel beim Anschlusstyp "Nur Hauptstab" ändern?
